Commander une même lampe depuis deux endroits est une installation très pratique, notamment dans un couloir, un escalier, une chambre ou une pièce traversante. Le principe est simple : deux interrupteurs permettent d’allumer ou d’éteindre le même point lumineux, quel que soit l’endroit où l’on se trouve.
Attention toutefois à un détail important : il ne s’agit pas de deux interrupteurs classiques branchés ensemble, mais de deux interrupteurs va-et-vient. Le branchement repose sur des fils spécifiques et sur une organisation différente d’un circuit simple allumage. Voici les étapes à connaître pour réussir votre installation dans de bonnes conditions.
Le principe du branchement avec deux interrupteurs
Dans un montage va-et-vient, chaque interrupteur possède généralement trois bornes :
- une borne commune, souvent repérée par la lettre L ou par une couleur différente ;
- deux bornes de sortie, appelées navettes, souvent identifiées par des flèches ou les mentions 1 et 2.
Le premier interrupteur reçoit la phase provenant du tableau électrique. Ses deux bornes navettes sont reliées aux deux bornes navettes du second interrupteur. La borne commune du second interrupteur est ensuite raccordée au retour lampe, c’est-à-dire au fil qui alimente la lampe.
Le neutre, quant à lui, va directement du tableau vers le luminaire. Le conducteur de protection, également appelé fil de terre, doit lui aussi être conduit jusqu’au point lumineux lorsque l’installation le nécessite.
Le schéma de principe peut être résumé ainsi :
- phase du tableau vers la borne commune du premier va-et-vient ;
- deux fils navettes entre les deux interrupteurs ;
- borne commune du second va-et-vient vers le retour lampe ;
- neutre du tableau directement vers la lampe ;
- terre du tableau vers le luminaire si le matériel possède une borne de terre.
Le courant peut ainsi emprunter l’une ou l’autre des navettes selon la position des interrupteurs. En actionnant l’un des deux commandes, le chemin électrique est modifié : la lampe s’allume ou s’éteint.
Le matériel nécessaire
Avant de commencer, préparez tout le matériel. Cela évite les allers-retours entre le chantier et le magasin, souvent synonymes de perte de temps et de raccordement improvisé.
- deux interrupteurs va-et-vient compatibles avec votre gamme d’appareillage ;
- une lampe ou un luminaire adapté à votre installation ;
- des boîtes d’encastrement ou des boîtiers adaptés aux interrupteurs ;
- des fils électriques de section appropriée ;
- une gaine ICTA si les conducteurs sont installés dans une cloison ;
- des bornes de connexion, comme des bornes automatiques ou des dominos adaptés ;
- un tournevis isolé ;
- une pince à dénuder et une pince coupante ;
- un testeur de tension ou un vérificateur d’absence de tension ;
- un niveau à bulle et un crayon pour positionner correctement les appareillages.
Pour un circuit d’éclairage, les conducteurs sont généralement en cuivre avec une section de 1,5 mm². La protection au tableau doit être adaptée au circuit, conformément aux règles électriques en vigueur. En France, la norme NF C 15-100 sert de référence pour les installations domestiques. Si vous intervenez sur une installation ancienne, ne vous fiez pas uniquement aux couleurs : elles peuvent avoir été utilisées de manière incorrecte.
Reconnaître les fils électriques
Dans une installation récente, les couleurs facilitent l’identification :
- bleu : neutre ;
- vert et jaune : conducteur de protection, ou terre ;
- rouge, marron ou noir : phase, retour lampe ou navette.
La phase ne doit jamais être confondue avec le neutre. De même, le fil vert et jaune est exclusivement réservé à la terre. Il ne doit pas être utilisé comme navette ou comme conducteur actif, même si sa couleur semble pratique pour repérer un câble.
Dans le circuit va-et-vient, les deux navettes peuvent être de la même couleur. L’essentiel est de les identifier clairement aux deux extrémités. Une petite étiquette ou un repérage au ruban adhésif peut vous éviter une erreur au moment du raccordement.
La sécurité avant toute intervention
Une installation électrique ne pardonne pas les approximations. Avant de retirer un interrupteur ou d’ouvrir une boîte de dérivation, coupez le courant au disjoncteur correspondant. Si vous avez un doute sur le circuit concerné, coupez le disjoncteur général.
Ne vous contentez pas de mettre l’interrupteur mural en position « éteint ». Cette action coupe le fonctionnement de la lampe, mais ne garantit pas l’absence de tension dans la boîte.
Procédez ensuite à une vérification :
- coupez le disjoncteur ;
- signalez aux autres occupants que l’intervention est en cours ;
- empêchez toute remise sous tension accidentelle ;
- testez l’absence de tension avec un appareil adapté ;
- vérifiez le testeur sur une source connue avant et après la mesure.
Si les fils sont abîmés, si l’installation présente plusieurs couleurs incohérentes ou si vous découvrez de l’aluminium, une ancienne installation sans terre ou des raccordements chauffés, arrêtez-vous. Faire intervenir un électricien sera plus sûr que de tenter une réparation à l’aveugle.
Branchement étape par étape
Une fois le circuit hors tension et les conducteurs identifiés, vous pouvez réaliser le montage. Les indications ci-dessous concernent un circuit va-et-vient classique.

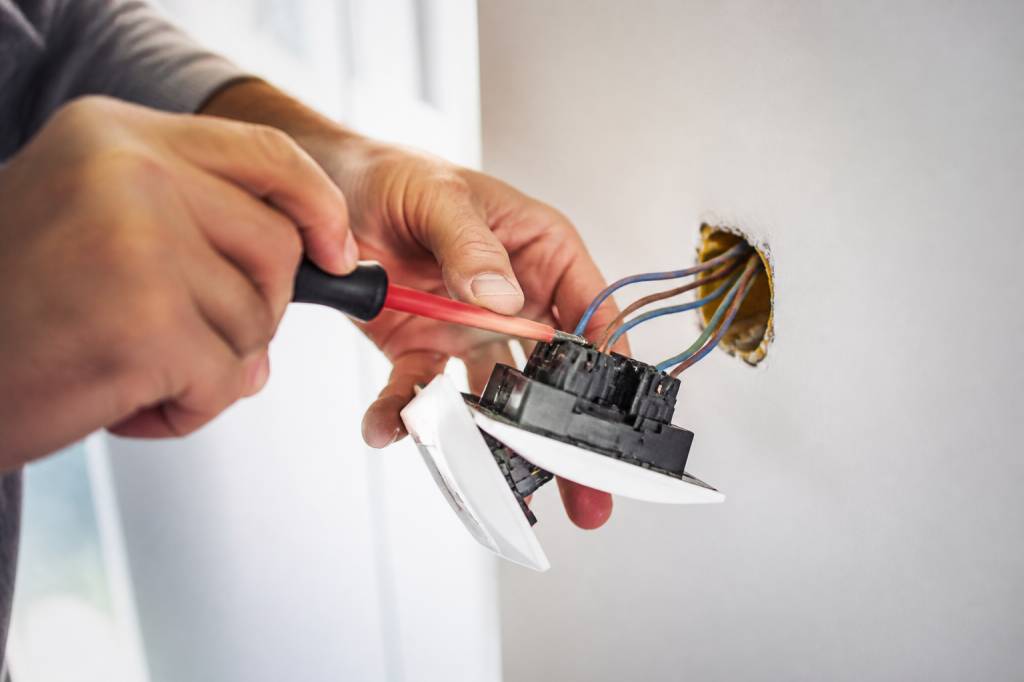

Commencez par le premier interrupteur. Raccordez le fil de phase provenant de l’alimentation sur la borne commune, marquée L. Cette borne est essentielle : si la phase est raccordée sur une borne navette, le fonctionnement peut devenir aléatoire ou incorrect.
Reliez les deux interrupteurs. Connectez un premier fil navette sur la borne 1 du premier interrupteur, puis sur la borne 1 du second. Faites la même chose avec le second fil navette entre les bornes 2 des deux appareils.
Les navettes ne sont pas polarisées. Cela signifie que vous pouvez inverser les deux fils entre les bornes 1 et 2 sans modifier le principe du fonctionnement. En revanche, chaque navette doit bien relier une borne de sortie du premier interrupteur à une borne de sortie du second.
Raccordez le retour lampe. Sur le second interrupteur, connectez le fil qui part vers la lampe sur la borne commune L. Ce conducteur transporte la phase coupée lorsque la lampe est allumée.
Raccordez le luminaire. Le neutre venant du tableau se connecte directement au neutre de la lampe. Le retour lampe provenant du second interrupteur se branche sur la borne de phase du luminaire. Enfin, le fil de terre doit être relié à la borne de terre du luminaire si celle-ci est présente.
Avant de refermer les boîtes, contrôlez chaque connexion. Les fils doivent être suffisamment dénudés, mais le cuivre ne doit pas dépasser des bornes. Tirez doucement sur chaque conducteur pour vérifier qu’il est bien maintenu.
Un schéma simplifié à garder en tête
Pour visualiser le montage, imaginez le parcours suivant :
- la phase arrive sur le premier interrupteur ;
- le premier interrupteur oriente la phase vers l’une des deux navettes ;
- le second interrupteur récupère cette phase par une navette ;
- la borne commune du second appareil envoie le courant vers la lampe ;
- le neutre ferme directement le circuit entre le tableau et le luminaire.
Les deux interrupteurs fonctionnent donc ensemble. Leur position n’est pas fixe : une lampe allumée peut correspondre à une position différente selon la position de l’autre interrupteur. C’est normal. Il n’existe pas de position universelle « marche » et « arrêt » sur un va-et-vient.
Les erreurs les plus fréquentes
La première erreur consiste à utiliser deux interrupteurs simples. Ils ne possèdent pas les bornes nécessaires pour créer le chemin entre les deux points de commande. Il faut bien choisir deux modèles va-et-vient, même si leur aspect extérieur ressemble à celui d’un interrupteur classique.
La deuxième erreur est de confondre la borne commune et les bornes navettes. Les fabricants utilisent des repères différents selon les modèles. Consultez toujours la notice ou le marquage présent au dos de l’appareil.
Autre problème courant : envoyer le neutre vers l’interrupteur et couper le neutre au lieu de couper la phase. Cette configuration est dangereuse, car le luminaire peut rester sous tension même lorsqu’il semble éteint. Dans un montage domestique classique, c’est la phase qui doit être commandée.
Il faut également éviter les raccordements avec des fils trop courts, mal serrés ou excessivement pliés derrière l’appareil. Une boîte d’encastrement trop peu profonde peut comprimer les conducteurs et fragiliser les connexions. Dans ce cas, choisissez une boîte plus profonde ou un appareillage compatible.
Que faire si la lampe ne fonctionne pas ?
Si la lampe reste éteinte, commencez par les vérifications simples :
- l’ampoule fonctionne-t-elle sur un autre luminaire ?
- le disjoncteur du circuit est-il bien enclenché ?
- la phase arrive-t-elle sur la borne commune du premier interrupteur ?
- les deux navettes sont-elles bien reliées entre les appareils ?
- le retour lampe est-il connecté à la borne commune du second interrupteur ?
- les fils sont-ils correctement maintenus dans les bornes ?
Si la lampe ne fonctionne que dans certaines positions, le problème vient souvent d’un fil navette mal raccordé ou d’une confusion entre borne commune et borne de sortie. Coupez à nouveau le courant avant toute modification. Ne réalisez jamais de test en manipulant des fils sous tension pour « voir ce qui se passe ».
Un interrupteur défectueux peut également être en cause. Si le mécanisme est ancien, dur à actionner ou présente des traces de chauffe, remplacez-le. Un appareil électrique qui grésille ou chauffe n’est pas un simple détail esthétique.
Peut-on ajouter un troisième point de commande ?
Oui, mais le montage change. Pour commander la même lampe depuis trois endroits, il faut généralement utiliser deux va-et-vient aux extrémités et un interrupteur permutateur au centre, aussi appelé inverseur selon les fabricants.
Une autre solution consiste à installer un système radio, un micromodule ou des interrupteurs connectés. Cette option peut être intéressante en rénovation lorsqu’il est difficile de tirer de nouveaux fils. Elle nécessite toutefois de vérifier la compatibilité avec le câblage existant, la puissance de la lampe et les recommandations du fabricant.
Les produits connectés ne dispensent pas des règles de sécurité. Un module mal placé dans une boîte trop petite peut chauffer, et une installation sans protection adaptée peut endommager l’équipement.
Quand faire appel à un professionnel ?
Le branchement de deux interrupteurs va-et-vient reste accessible à un bricoleur soigneux, surtout lorsqu’un câblage est déjà en place. En revanche, mieux vaut confier les travaux à un professionnel dans plusieurs situations :
- création complète d’une ligne depuis le tableau électrique ;
- modification importante d’une installation ancienne ;
- absence de mise à la terre ou présence de fils dégradés ;
- raccordement dans une salle de bains ou une autre pièce soumise à des règles spécifiques ;
- tableau électrique ancien, sans protection différentielle adaptée ;
- doute sur l’identification des conducteurs.
Un électricien pourra aussi vérifier la conformité globale du circuit, et pas uniquement le fonctionnement de la lampe. Car un éclairage qui s’allume n’est pas forcément un éclairage correctement protégé.
Les bons réflexes pour une installation durable
Repérez les fils avant de démonter l’ancien appareillage et prenez une photo du câblage existant. Cette image ne remplace pas une vérification, mais elle peut servir de mémo utile.
Choisissez des mécanismes de qualité, adaptés au nombre de fils et à la profondeur de vos boîtes. Serrez les bornes conformément aux indications du fabricant et laissez suffisamment de longueur pour pouvoir remplacer l’interrupteur plus tard.
Enfin, remettez le courant uniquement lorsque les appareils sont fixés, les boîtes refermées et aucun conducteur nu n’est accessible. Testez ensuite la lampe depuis les deux points de commande. Si chaque interrupteur permet bien d’allumer et d’éteindre le luminaire, le va-et-vient fonctionne comme prévu.
