Commander une même lampe depuis trois endroits est particulièrement pratique dans un escalier, un couloir ou une grande pièce traversante. Mais attention au vocabulaire : pour un branchement avec trois points de commande, il ne suffit pas d’installer trois interrupteurs va-et-vient classiques. Il faut associer deux interrupteurs va-et-vient et un permutateur, aussi appelé interrupteur intermédiaire.
Le principe paraît simple, mais une erreur de raccordement peut provoquer un dysfonctionnement, voire présenter un danger. Voici la méthode pour comprendre le montage, choisir le bon matériel et réaliser l’installation dans de bonnes conditions.
Le principe du va-et-vient à trois points de commande
Un montage va-et-vient standard permet d’allumer ou d’éteindre une lampe depuis deux endroits. Il utilise deux interrupteurs va-et-vient reliés entre eux par deux fils, appelés navettes.
Pour ajouter un troisième point de commande, on insère un appareil entre les deux va-et-vient : le permutateur. Celui-ci inverse la circulation du courant entre les deux navettes selon sa position.
Le montage complet est donc composé de :
Chaque commande peut alors changer l’état de la lampe, quelle que soit la position des deux autres. C’est le même principe que dans un escalier : on peut allumer en bas, éteindre à mi-hauteur, puis rallumer à l’étage.
Va-et-vient, interrupteur simple ou permutateur : ne pas confondre
Un interrupteur simple possède généralement deux bornes de raccordement : l’arrivée de phase et le retour vers la lampe. Il ne convient pas pour commander un éclairage depuis plusieurs endroits.
Un interrupteur va-et-vient dispose de trois bornes :
Le permutateur possède quatre bornes. Il reçoit deux navettes venant du premier va-et-vient et renvoie deux navettes vers le second. Selon sa position, il les laisse passer tout droit ou les croise.
Dans certaines gammes de matériel, le permutateur est présenté comme un « interrupteur intermédiaire » ou un « inverseur ». Vérifiez toujours le schéma imprimé sur l’appareil : les fabricants peuvent utiliser des repères différents.
Le matériel nécessaire pour l’installation
Avant de commencer, réunissez l’ensemble du matériel. Cela évite de démonter une partie du circuit pour découvrir qu’il manque une borne ou un conducteur.
Pour un circuit d’éclairage, les conducteurs sont généralement en cuivre de section 1,5 mm², protégés par un disjoncteur adapté, souvent calibré à 16 A maximum selon les prescriptions de la norme NF C 15-100. La protection réelle doit toutefois être vérifiée dans votre tableau électrique et adaptée à l’installation existante.
Le rôle de chaque conducteur
Dans ce montage, il est essentiel de distinguer les différents fils. Une couleur mal utilisée peut compliquer une future intervention et créer un risque pour la personne qui ouvrira le boîtier.
Le bleu doit rester réservé au neutre et le vert-jaune au conducteur de protection. N’utilisez jamais ces couleurs pour des navettes ou un retour lampe, même si cela semble plus pratique sur le moment.
Schéma de câblage à comprendre avant de brancher
Le cheminement général du circuit est le suivant :
Phase → borne commune du va-et-vient 1 → deux navettes → permutateur → deux navettes → va-et-vient 2 → retour lampe → luminaire.
En parallèle, le neutre part directement du tableau vers la lampe. Le conducteur de protection suit le même principe lorsqu’il est nécessaire.
Une représentation simplifiée peut être lue ainsi :
Le point le plus important est de respecter l’ordre des appareils : le permutateur doit se trouver entre les deux va-et-vient. Installer trois va-et-vient sans appareil intermédiaire ne permet pas d’obtenir un fonctionnement correct depuis trois emplacements.
Préparer et sécuriser le chantier
Une installation électrique ne se réalise jamais sous tension. Coupez le disjoncteur correspondant au circuit d’éclairage. Si vous ne savez pas quel disjoncteur protège la zone, coupez l’alimentation générale.
Ne vous contentez pas de vérifier que la lampe est éteinte. Une ampoule éteinte ne prouve pas l’absence de tension : l’interrupteur peut simplement interrompre le circuit à un autre endroit.
Un simple tournevis testeur n’est pas l’outil le plus fiable pour valider une absence de tension. Un vérificateur d’absence de tension ou un multimètre utilisé correctement offre une meilleure sécurité. Si vous avez le moindre doute, arrêtez l’intervention et faites appel à un électricien.

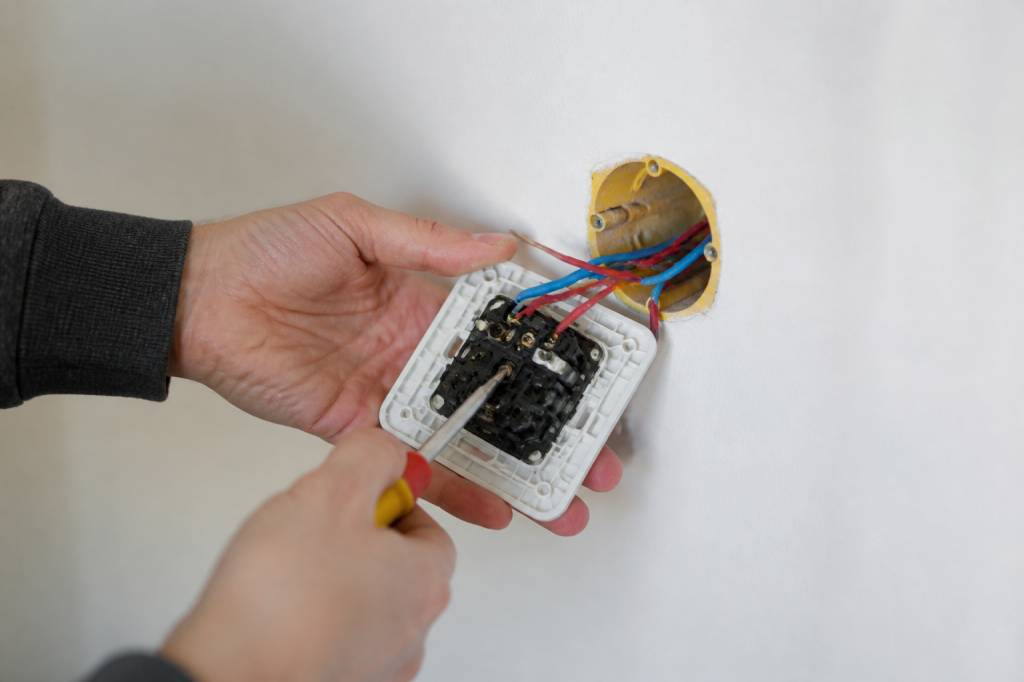

Raccorder les deux interrupteurs va-et-vient
Commencez par identifier la borne commune de chaque va-et-vient. Elle est souvent isolée des deux autres bornes ou marquée « L ». Les repères inscrits au dos de l’appareil doivent toujours primer sur la couleur des bornes.
Sur le premier va-et-vient, raccordez la phase à la borne commune. Les deux autres bornes reçoivent les deux navettes qui partent vers le permutateur.
Sur le second va-et-vient, branchez les deux navettes provenant du permutateur sur les deux bornes correspondantes. La borne commune reçoit ensuite le retour lampe.
Il n’y a pas de sens électrique imposé pour les deux navettes sur un va-et-vient classique. En revanche, elles doivent rester identifiables et être raccordées aux bonnes paires sur le permutateur. Un mélange entre une navette d’entrée et une navette de sortie peut empêcher le fonctionnement normal du circuit.
Raccorder le permutateur
Le permutateur constitue le cœur du montage à trois commandes. Il comporte quatre bornes réparties en deux groupes. Le premier groupe reçoit les navettes venant du va-et-vient 1. Le second groupe renvoie les navettes vers le va-et-vient 2.
Le fabricant indique généralement les groupes par des symboles, des flèches ou une disposition particulière. Respectez ce schéma plutôt que de vous fier uniquement à la position physique des bornes.
Dans la plupart des cas :
Si le permutateur ne fonctionne pas après la remise sous tension, coupez immédiatement le courant avant toute vérification. Le problème vient souvent d’une mauvaise identification des bornes ou d’un fil placé dans le mauvais groupe.
Raccorder le luminaire
Le retour lampe issu de la borne commune du second va-et-vient se raccorde à la borne de phase du luminaire. Il est généralement repéré « L » ou « phase ».
Le neutre provenant du tableau se raccorde à la borne « N ». Le conducteur vert-jaune doit être raccordé à la borne de terre du luminaire lorsque celle-ci est prévue.
Certains luminaires de classe II, reconnaissables au symbole formé de deux carrés concentriques, ne nécessitent pas de raccordement à la terre. Dans ce cas, le conducteur de protection doit être isolé dans une borne adaptée et rester accessible pour une éventuelle évolution de l’installation. Il ne faut jamais le couper ni le laisser dénudé.
Tester le fonctionnement du circuit
Avant de remettre les mécanismes dans leurs boîtes, contrôlez visuellement chaque raccordement. Aucun cuivre ne doit dépasser d’une borne, les fils ne doivent pas être écrasés et les conducteurs doivent être suffisamment longs pour permettre une maintenance ultérieure.
Remettez ensuite le courant et testez les trois commandes dans différentes configurations :
Le fonctionnement doit rester logique quelle que soit la position initiale des interrupteurs. Si une commande ne réagit pas, si la lampe reste allumée en permanence ou si le disjoncteur déclenche, coupez à nouveau le courant et recherchez l’erreur de raccordement.
Les erreurs fréquentes à éviter
Plusieurs erreurs reviennent régulièrement lors de ce type d’installation. Les connaître permet de gagner du temps et surtout d’éviter les manipulations dangereuses.
Quand faire appel à un électricien
Ce montage est accessible à un bricoleur expérimenté qui sait lire un schéma électrique et identifier les conducteurs. En revanche, certaines situations justifient clairement l’intervention d’un professionnel.
Dans le doute, mieux vaut payer une vérification que transformer un simple projet d’éclairage en panne générale. Une installation propre, repérée et conforme sera également plus simple à faire évoluer avec un détecteur de mouvement, une commande connectée ou un nouveau luminaire.
Une alternative : la commande connectée
Si tirer plusieurs navettes dans une cloison est compliqué, une solution connectée peut être envisagée. Certains systèmes utilisent un module installé derrière l’interrupteur ou dans la boîte de dérivation, avec des commandes sans fil supplémentaires.
Cette option peut être intéressante lors d’une rénovation légère, notamment lorsque les murs sont déjà peints ou lorsque l’accès aux gaines est difficile. Elle nécessite cependant de vérifier la compatibilité avec le type de lampe, la présence éventuelle du neutre et la qualité du réseau sans fil.
Pour une installation neuve ou une rénovation complète, le câblage traditionnel reste souvent plus fiable, durable et indépendant d’une connexion internet. La meilleure solution dépend donc de la configuration du logement, de votre budget et de vos priorités.
La checklist avant de refermer les boîtes
Avec deux va-et-vient, un permutateur et un câblage soigneusement repéré, commander un éclairage depuis trois endroits devient une opération claire. La clé n’est pas d’aller vite, mais de respecter le cheminement du courant, les couleurs des conducteurs et les règles de sécurité.
