Le contacteur chauffe-eau Legrand permet d’alimenter automatiquement un ballon d’eau chaude pendant les heures creuses, lorsque le tarif de l’électricité est généralement plus avantageux. Son fonctionnement est simple : le compteur ou le gestionnaire du réseau envoie un ordre, le contacteur se ferme et le chauffe-eau démarre sans intervention manuelle.
Encore faut-il réaliser le branchement correctement. Une erreur de câblage peut provoquer un mauvais fonctionnement, une disjonction répétée ou, plus gravement, un risque d’échauffement électrique. Voici les principes à connaître, le matériel nécessaire et la méthode à suivre pour installer un contacteur Legrand dans un tableau électrique.
À quoi sert un contacteur jour/nuit Legrand ?
Un contacteur jour/nuit, aussi appelé contacteur heures creuses, fonctionne comme un interrupteur commandé électriquement. Il sépare deux circuits :
-
Le circuit de puissance, qui alimente directement la résistance du chauffe-eau.
-
Le circuit de commande, qui reçoit l’ordre de mise en marche provenant du compteur ou du relais du fournisseur d’électricité.
Le contacteur possède généralement trois positions en façade :
-
0 : arrêt forcé. Le chauffe-eau ne fonctionne pas, même pendant les heures creuses.
-
AUTO : fonctionnement automatique selon le signal heures creuses.
-
I : marche forcée. Le ballon chauffe immédiatement, sans attendre le prochain passage en heures creuses.
La marche forcée est utile après une longue absence ou lorsque le ballon a été vidé. Dans la plupart des installations, le contacteur revient automatiquement en position AUTO lors du prochain cycle heures creuses. Si ce n’est pas le cas, il suffit généralement de repositionner le sélecteur manuellement.
Le matériel nécessaire pour le branchement
Avant d’intervenir dans le tableau, réunissez le matériel adapté. Les références exactes peuvent varier selon le modèle de contacteur Legrand et la configuration de votre installation, mais le montage classique comprend :
-
Un contacteur jour/nuit Legrand compatible avec la puissance du chauffe-eau.
-
Un disjoncteur 2 A pour protéger le circuit de commande.
-
Un disjoncteur 20 A pour protéger le circuit de puissance du chauffe-eau, dans le cas courant d’un ballon monophasé.
-
Un interrupteur différentiel 30 mA, généralement de type AC pour une installation standard.
-
Des conducteurs de section adaptée, souvent 2,5 mm² pour le circuit de puissance et 1,5 mm² pour la commande.
-
Un peigne d’alimentation compatible avec le tableau, si nécessaire.
-
Un tournevis isolé, un vérificateur d’absence de tension et, idéalement, un embout de serrage adapté aux bornes.
Le calibre du disjoncteur doit correspondre à la puissance réelle du chauffe-eau et aux prescriptions de la norme NF C 15-100. Pour un ballon classique de 2 000 à 3 000 W en monophasé, le disjoncteur 20 A et les conducteurs de 2,5 mm² sont couramment utilisés. En cas de puissance supérieure, de branchement triphasé ou d’installation ancienne, le dimensionnement doit être vérifié.
Comprendre les bornes du contacteur Legrand
Les repères peuvent légèrement différer selon la référence, mais les contacteurs jour/nuit Legrand utilisent généralement les bornes suivantes :
-
A1 et A2 : bornes de la bobine de commande.
-
1 et 2 : premier contact de puissance, généralement destiné à la phase.
-
3 et 4 : second contact de puissance, généralement destiné au neutre.
Sur certains modèles, les bornes de puissance sont repérées 1-2 et 3-4, tandis que la bobine reste identifiée par A1-A2. Il faut toujours vérifier le schéma imprimé sur la face du contacteur ou la notice du fabricant. Ne vous fiez pas uniquement à la position physique des bornes : deux modèles qui se ressemblent peuvent présenter une organisation différente.
Le principe est le suivant : la phase et le neutre du chauffe-eau passent par les contacts de puissance, tandis que la bobine reçoit le signal heures creuses via le circuit de commande.
Schéma de principe du branchement
Le câblage classique s’organise autour de trois départs distincts dans le tableau électrique.
-
La phase protégée par le disjoncteur 20 A arrive sur la borne 1 du contacteur.
-
La borne 2 repart vers la phase du chauffe-eau.
-
Le neutre protégé par le même circuit arrive sur la borne 3.
-
La borne 4 repart vers le neutre du chauffe-eau.
-
Le disjoncteur 2 A alimente le circuit de commande.
-
Le contact heures creuses du compteur ou du gestionnaire est raccordé en série avec la bobine, entre A1 et A2.
Dans un montage courant, la phase issue du disjoncteur 2 A est envoyée vers le contact de commande du compteur. La sortie de ce contact rejoint la borne A1. La borne A2 est reliée au neutre. Lorsque le signal heures creuses est activé, la bobine s’alimente et le contacteur ferme les circuits de puissance.
Les couleurs doivent également être respectées : le bleu est réservé au neutre, le vert et jaune à la terre, tandis que la phase utilise généralement le rouge, le marron ou le noir. La terre ne passe jamais par le contacteur : elle est reliée directement à la borne de terre du chauffe-eau.
Étapes de branchement d’un contacteur chauffe-eau

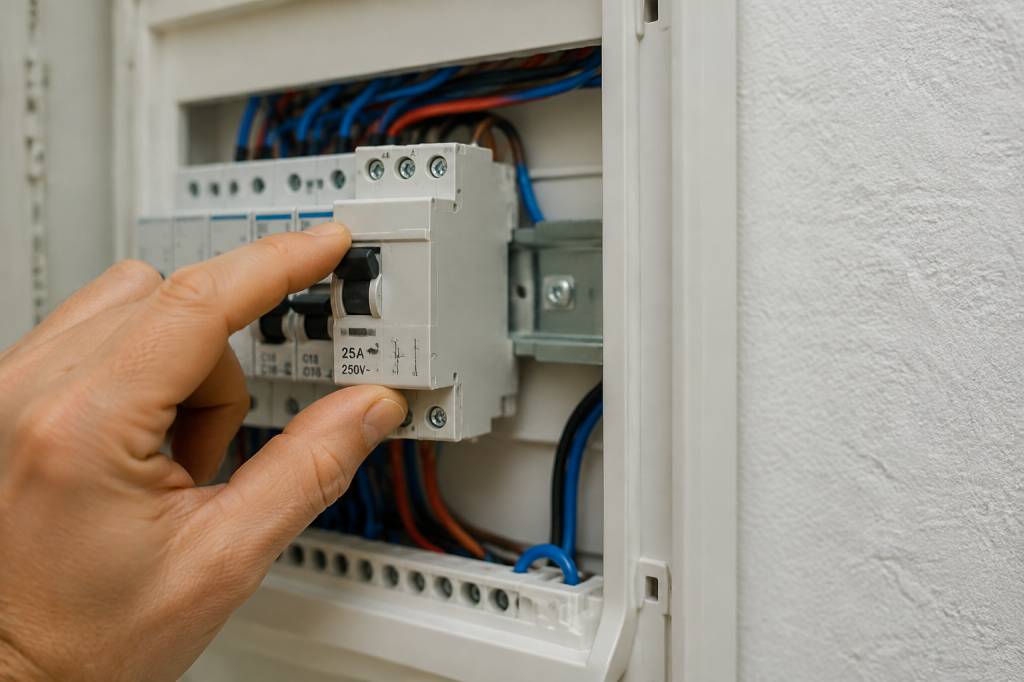

Couper et vérifier l’alimentation
Commencez par couper le disjoncteur général. La position abaissée d’un disjoncteur ne suffit pas à garantir l’absence de tension si le tableau présente un défaut ou une alimentation particulière. Vérifiez chaque conducteur avec un appareil adapté, après avoir contrôlé le bon fonctionnement du vérificateur sur une source connue.
Retirez ensuite le capot du tableau uniquement si vous maîtrisez les opérations électriques. Une installation peut comporter plusieurs alimentations ou des circuits restés sous tension. En cas de doute, mieux vaut faire intervenir un électricien.
Installer les protections
Le disjoncteur 2 A et le disjoncteur 20 A doivent être placés sous un interrupteur différentiel 30 mA. Le contacteur est ensuite installé à proximité, sur le rail DIN du tableau.
Prévoyez suffisamment de place pour éviter de comprimer les fils. Un tableau trop rempli complique le dépannage et peut gêner la dissipation de la chaleur. Les conducteurs doivent être correctement dénudés, sans cuivre apparent en dehors de la borne.
Raccorder le circuit de puissance
Depuis la sortie du disjoncteur 20 A, raccordez la phase à l’entrée du contacteur, généralement la borne 1. La sortie correspondante, généralement la borne 2, est reliée à la phase du chauffe-eau.
Le neutre protégé par le disjoncteur 20 A est raccordé à la borne 3, puis la borne 4 est reliée au neutre du ballon. La terre, quant à elle, part directement du bornier de terre vers le chauffe-eau.
Le contacteur doit couper simultanément la phase et le neutre dans une installation monophasée classique. Cette coupure bipolaire facilite l’isolement complet du ballon lors d’une intervention.
Raccorder la commande heures creuses
Le circuit de commande est protégé par le disjoncteur 2 A. La phase issue de ce disjoncteur rejoint le contact heures creuses du compteur ou du relais de commande. La sortie du contact heures creuses est raccordée à A1.
La borne A2 est reliée au neutre. Lorsque le fournisseur autorise le fonctionnement en heures creuses, le contact de commande se ferme, la bobine s’active et le chauffe-eau reçoit l’alimentation.
Attention : le contact disponible sur certains compteurs ou relais n’est pas une sortie de puissance destinée à alimenter directement le chauffe-eau. Il sert uniquement à commander la bobine du contacteur. C’est précisément le rôle du disjoncteur 2 A et du circuit A1-A2.
Comment tester le fonctionnement après l’installation ?
Une fois le câblage terminé, contrôlez chaque serrage et vérifiez qu’aucun fil ne peut se retirer en tirant légèrement dessus. Replacez les protections du tableau avant de remettre sous tension.
Procédez ensuite par étapes :
-
Réenclenchez le disjoncteur général, puis le différentiel.
-
Réenclenchez le disjoncteur 2 A et le disjoncteur 20 A.
-
Placez le contacteur sur AUTO.
-
Attendez la période heures creuses ou utilisez la marche forcée pour effectuer un premier test.
-
Écoutez le contacteur : un léger claquement indique généralement l’activation de la bobine.
-
Vérifiez que le chauffe-eau chauffe, sans odeur de plastique, bruit anormal ou échauffement du tableau.
Pour confirmer la marche forcée, placez temporairement le sélecteur sur I. Le ballon doit alors être alimenté, même en dehors des heures creuses. Cette position ne doit pas être utilisée en permanence si l’objectif est de réduire la facture d’électricité.
Les pannes les plus fréquentes
Le chauffe-eau ne fonctionne pas en AUTO
Commencez par vérifier que le contrat d’électricité prévoit bien une option heures creuses. Contrôlez ensuite le disjoncteur 2 A et le raccordement des bornes A1 et A2. Si la marche forcée fonctionne mais pas le mode AUTO, le problème se situe souvent sur le circuit de commande : signal absent, fil mal raccordé, relais défectueux ou contact heures creuses non activé.
Le contacteur ne tient pas en marche forcée
Si le ballon ne fonctionne pas non plus en position I, contrôlez le disjoncteur 20 A, les connexions du circuit de puissance et l’état du chauffe-eau. Le défaut peut venir du thermostat, de la résistance ou d’un dispositif de sécurité thermique du ballon.
Le disjoncteur déclenche
Un déclenchement immédiat peut indiquer un court-circuit ou une erreur de raccordement. Un déclenchement après plusieurs minutes peut être lié à une puissance excessive, à un conducteur sous-dimensionné ou à un défaut d’isolement du chauffe-eau.
Ne réarmez pas plusieurs fois un disjoncteur qui déclenche sans rechercher la cause. Un appareil de mesure et un contrôle d’isolement sont parfois nécessaires.
Le contacteur bourdonne
Un léger bruit peut apparaître lorsque la bobine est alimentée, mais un ronronnement marqué ou permanent n’est pas normal. Il peut signaler une tension insuffisante, une bobine endommagée, un mauvais serrage ou un contacteur vieillissant. Dans ce cas, coupez l’alimentation et faites contrôler l’installation.
Les erreurs à éviter
-
Brancher le chauffe-eau directement sur le contact heures creuses du compteur.
-
Oublier le disjoncteur 2 A du circuit de commande.
-
Utiliser un disjoncteur 16 A avec un câble de 2,5 mm² sans vérifier la configuration globale.
-
Faire passer la terre par le contacteur.
-
Mélanger le neutre du circuit de commande et celui d’un autre différentiel.
-
Se fier aux couleurs d’un câblage ancien sans identifier les conducteurs.
-
Laisser des bornes insuffisamment serrées ou du cuivre apparent.
-
Intervenir dans le tableau sans vérifier l’absence de tension.
Faut-il réaliser soi-même le branchement ?
Le branchement d’un contacteur Legrand est accessible à un bricoleur expérimenté capable de lire un schéma électrique et d’utiliser un vérificateur d’absence de tension. Toutefois, le tableau électrique présente des risques importants, y compris lorsque le disjoncteur général semble coupé.
Si l’installation est ancienne, si le compteur est triphasé, si plusieurs différentiels sont présents ou si le chauffe-eau possède une puissance particulière, l’intervention d’un électricien est préférable. Le professionnel pourra vérifier le dimensionnement des protections, la conformité à la NF C 15-100 et le bon fonctionnement du signal heures creuses.
Un contacteur correctement installé automatise le chauffage de l’eau, protège le circuit et évite de faire fonctionner la résistance au mauvais moment. Le bon réflexe consiste à suivre le schéma propre au modèle Legrand installé, à séparer clairement commande et puissance, puis à tester chaque mode avant de refermer définitivement le tableau.
