Dans une boîte de dérivation, un tableau électrique ou un appareil, le bornier assure une liaison propre entre plusieurs conducteurs. Bien choisi et correctement installé, il limite les risques de mauvais contact et facilite les interventions. Mais tous les borniers ne se ressemblent pas, et un raccordement électrique ne s’improvise pas. Voici ce qu’il faut savoir avant d’en choisir un ou de le remplacer.
Bornier : définition simple
Un bornier est un dispositif qui permet de raccorder un ou plusieurs fils électriques. Il maintient les conducteurs en contact avec une partie conductrice, souvent en métal, tout en les isolant de l’extérieur grâce à un corps en matière isolante.
Selon le modèle, les fils sont serrés par une vis, maintenus par un ressort ou insérés dans un mécanisme de connexion rapide. Le bornier peut relier deux conducteurs, répartir une alimentation vers plusieurs circuits ou organiser les connexions dans un tableau électrique.
On en trouve dans de nombreux équipements domestiques : éclairages, boîtes de dérivation, radiateurs, tableaux électriques, automatismes de portail ou appareils électroménagers. Le terme « borne » désigne parfois chaque point de raccordement du dispositif, tandis que le bornier correspond à l’ensemble qui regroupe plusieurs bornes.
À quoi sert un bornier dans un circuit électrique ?
Sa première fonction est de maintenir une liaison électrique fiable entre des conducteurs. Un fil simplement torsadé avec un autre, puis recouvert de ruban isolant, ne constitue pas un raccordement adapté à une installation fixe. Le bornier fournit une connexion mécanique et électrique prévue pour cet usage.

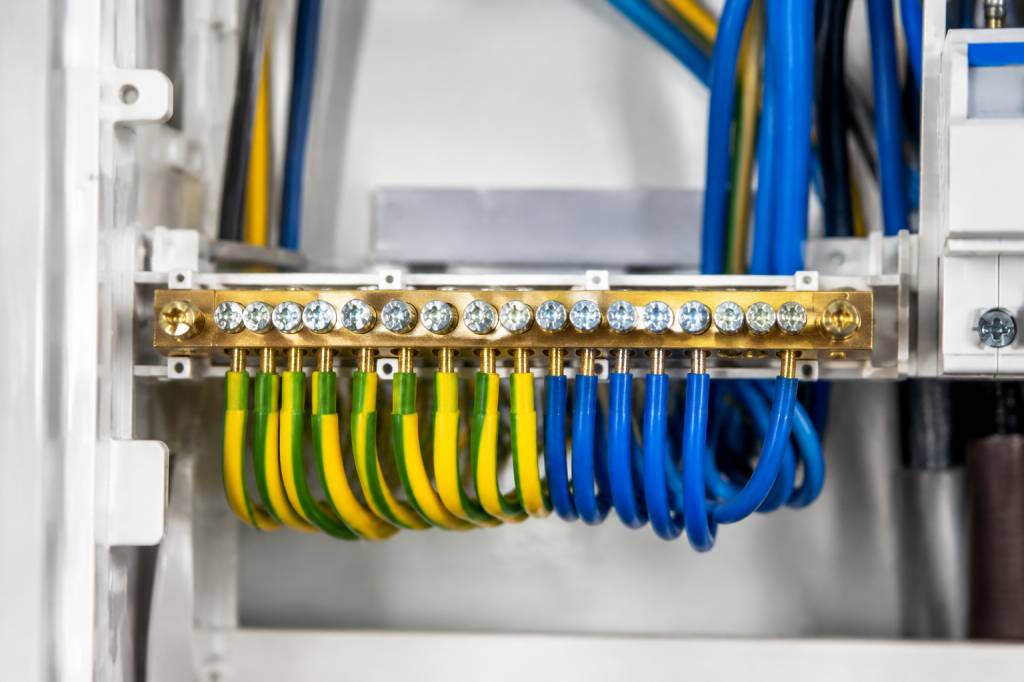

Il sert aussi à organiser les fils. Dans une boîte de dérivation, par exemple, il permet de relier clairement les conducteurs de phase, de neutre et de terre. Dans un tableau, des borniers spécifiques regroupent et distribuent les conducteurs correspondants. Cette organisation rend le câblage plus lisible et simplifie les opérations de contrôle ou de maintenance.
Enfin, le bornier contribue à la sécurité. Un fil mal serré peut chauffer, provoquer des coupures intermittentes ou créer un risque d’incendie. Un bornier adapté au courant, à la section des fils et à l’environnement réduit ces risques, à condition d’être posé selon les règles.
Comment fonctionne un bornier ?
Le principe est direct : le conducteur dénudé est placé dans une entrée, puis un mécanisme le maintient contre une pièce conductrice. Le courant passe alors d’un fil à l’autre par cette pièce métallique. Le boîtier isolant protège la connexion et évite le contact accidentel avec des parties sous tension.
Dans un modèle à vis, le serrage d’une vis plaque le fil contre une pièce de contact. Dans un modèle à ressort, un mécanisme élastique maintient le conducteur en place. Certains modèles sans vis utilisent un levier que l’on ouvre pour insérer le fil, puis que l’on referme pour le bloquer.
Dans tous les cas, la qualité du contact dépend de plusieurs éléments : la compatibilité entre le bornier et le conducteur, une longueur de dénudage correcte, l’absence de brins coupés et un maintien efficace. Une connexion qui semble tenir n’est pas nécessairement une connexion fiable.
Les principaux types de borniers
-
Bornier à vis : courant dans les boîtes de dérivation et certains équipements. Il est simple à comprendre, mais le serrage doit être adapté. Trop faible, il laisse le fil bouger ; trop fort, il peut endommager le conducteur ou le mécanisme.
-
Bornier à ressort : le conducteur est maintenu par une lame ou un ressort. Ce système facilite le raccordement et limite le desserrage lié aux vibrations, si le modèle est utilisé avec le type de fil prévu.
-
Bornier à levier : un levier ouvre le point de connexion pour insérer ou retirer le fil. Il est pratique lorsque les raccordements doivent être modifiés, mais il faut vérifier les sections et les types de conducteurs autorisés par le fabricant.
-
Bornier sur rail : conçu pour être installé dans un tableau ou une armoire électrique. Plusieurs modules peuvent être assemblés afin de répartir et d’identifier les connexions.
-
Barrette de connexion : elle regroupe plusieurs bornes sécables ou séparables. Le nom « domino » est souvent employé dans le langage courant pour désigner certains modèles à vis, mais il ne décrit pas tous les types de borniers.
Un modèle prévu pour un luminaire n’est pas automatiquement adapté à un appareil puissant ou à un tableau électrique. Vérifiez toujours les indications du fabricant, notamment la section des conducteurs, le courant maximal et la tension admissible.
Bien choisir son bornier
Commencez par identifier les conducteurs à raccorder. Sont-ils rigides ou souples ? Quelle est leur section ? Les fils souples, composés de nombreux brins, ne se comportent pas toujours comme les fils rigides dans une borne à vis. Certains modèles exigent un embout de câblage pour maintenir correctement les brins, tandis que d’autres acceptent le fil souple sans préparation particulière.
Vérifiez ensuite les caractéristiques électriques du bornier. Le courant nominal doit convenir au circuit concerné et la plage de sections indiquée doit inclure celle des fils utilisés. Ne choisissez pas une borne uniquement parce qu’elle entre dans la boîte : sa compatibilité électrique et mécanique est prioritaire.
Tenez également compte du lieu d’installation. Dans un tableau, le bornier doit être prévu pour un montage sur rail et compatible avec l’équipement. Dans une boîte de dérivation, il doit pouvoir être placé sans écraser les fils ni empêcher la fermeture du couvercle. Dans un environnement humide, chaud ou soumis aux vibrations, les exigences de protection et de tenue peuvent être différentes.
Enfin, privilégiez un matériel portant des caractéristiques lisibles et provenant d’un fabricant identifiable. Une borne sans indication de section ou de courant maximal rend le choix difficile et ne permet pas de vérifier qu’elle convient au circuit.
Installer un bornier : les précautions indispensables
Avant toute intervention, coupez l’alimentation du circuit au tableau électrique. Ne vous fiez pas seulement à la position d’un interrupteur mural : celui-ci ne met pas nécessairement hors tension tous les conducteurs présents dans la boîte.
Vérifiez ensuite l’absence de tension à l’aide d’un appareil de contrôle adapté, en suivant son mode d’emploi. Si vous ne savez pas utiliser cet appareil, si le câblage est ancien ou si plusieurs circuits se trouvent dans le même boîtier, confiez l’intervention à un électricien qualifié. Ne travaillez jamais sur un circuit sous tension.
Pour remplacer ou poser un bornier sur un raccordement simple, la démarche générale est la suivante. Elle ne remplace pas les instructions du fabricant ni les règles applicables à l’installation.
-
Coupez l’alimentation et contrôlez l’absence de tension. Repérez clairement le circuit concerné avant de commencer.
-
Préparez les conducteurs. Vérifiez qu’ils ne sont ni abîmés ni oxydés. Si l’extrémité est détériorée, ne la laissez pas telle quelle dans la borne.
-
Dénudez à la longueur prescrite. Une longueur insuffisante peut empêcher le contact ; une longueur excessive peut laisser du cuivre apparent à l’extérieur du bornier. Reportez-vous aux repères du fabricant plutôt que de deviner.
-
Insérez chaque conducteur dans la borne prévue. Respectez le schéma du circuit et ne mélangez pas les conducteurs. La terre, le neutre et la phase doivent rester identifiables et raccordés aux points appropriés.
-
Serrez ou verrouillez selon le mécanisme. Pour une borne à vis, utilisez le couple de serrage indiqué lorsqu’il est fourni. N’écrasez pas le fil et ne laissez pas de brins dépasser.
-
Contrôlez le maintien. Une légère traction, sans forcer, permet de repérer un conducteur mal retenu. Si le fil bouge, reprenez le raccordement après avoir vérifié la préparation et la compatibilité de la borne.
-
Rangez les fils sans contrainte. Ils ne doivent pas être pincés par le couvercle, tirer sur la borne ou toucher une partie qui ne leur est pas destinée. Refermez le boîtier avant de rétablir l’alimentation.
Si le raccordement concerne le tableau électrique, un circuit de forte puissance ou une modification de l’installation fixe, mieux vaut faire intervenir un professionnel. Une erreur peut avoir des conséquences sérieuses, même si le montage paraît simple.
Les erreurs courantes à éviter
La première erreur consiste à utiliser un bornier dont les caractéristiques ne correspondent pas au fil ou au circuit. Une borne trop petite, un courant admissible insuffisant ou un type de conducteur non prévu peut compromettre le raccordement.
Autre problème fréquent : dénuder « à l’œil ». Trop de cuivre apparent augmente le risque de contact accidentel ; pas assez de cuivre sous la borne peut réduire la surface de contact. Respectez la longueur indiquée par le fabricant et contrôlez chaque connexion avant de refermer le boîtier.
Il faut aussi éviter de serrer excessivement une borne à vis. Un serrage trop énergique peut déformer ou sectionner le conducteur, notamment lorsqu’il est souple. À l’inverse, un serrage insuffisant favorise l’échauffement. Le bon geste dépend du modèle : suivez sa notice et son repère de serrage.
Enfin, ne placez pas plusieurs fils dans une borne conçue pour un seul conducteur. Certains modèles acceptent plusieurs fils, d’autres non. Cette information doit être indiquée par le fabricant. En cas de doute, choisissez une solution de raccordement prévue pour le nombre et le type de conducteurs concernés.
Comment repérer un bornier défectueux ?
Une connexion doit être vérifiée si un appareil fonctionne par intermittence, si une odeur de plastique chaud apparaît, si le boîtier est déformé ou si une borne présente des traces de brunissement. Un grésillement ou un échauffement anormal est également un signal d’alerte : coupez le circuit si vous pouvez le faire sans danger et faites contrôler l’installation.
Ne vous contentez pas de resserrer une borne noircie ou endommagée. La cause peut être un mauvais contact, une surcharge, un conducteur inadapté ou un matériel détérioré. Le bornier et, si nécessaire, les conducteurs doivent être examinés et remplacés de façon appropriée.
Un petit composant, un rôle essentiel
Le bornier paraît modeste, mais il assure une fonction centrale : relier les conducteurs de façon organisée et fiable. Pour faire le bon choix, retenez trois critères simples : le type de fil, sa section et les caractéristiques électriques du circuit. Ajoutez à cela une installation hors tension, un dénudage précis et un serrage conforme aux indications du fabricant.
Pour un raccordement simple et bien identifié, ces repères permettent de comprendre le rôle du bornier et de repérer les erreurs à éviter. Dès que l’intervention touche au tableau, à un circuit puissant ou à un câblage dont vous n’êtes pas certain, demandez conseil à un électricien qualifié : en électricité, la prudence n’est jamais une option superflue.
