Le branchement d’un bouton poussoir à 4 fils ne se résume pas à relier chaque conducteur au hasard. Selon le modèle, ces quatre fils peuvent correspondre à un contact normalement ouvert, un contact normalement fermé, un voyant lumineux ou encore deux circuits indépendants. Une erreur de raccordement peut provoquer un dysfonctionnement, un déclenchement intempestif du disjoncteur ou un risque d’électrisation.
Avant toute intervention, il faut donc identifier précisément le mécanisme et comprendre le rôle de chaque borne. Voici une méthode fiable pour analyser et réaliser ce type d’installation, notamment lorsqu’un bouton poussoir commande un télérupteur, un éclairage ou un équipement électrique.
Pourquoi un bouton poussoir possède-t-il 4 fils ?
Un bouton poussoir classique utilisé pour commander un télérupteur comporte généralement deux bornes. Il établit le contact uniquement pendant la pression, puis revient automatiquement dans sa position initiale.
Avec quatre fils, plusieurs configurations sont possibles :
- un bouton poussoir avec contact normalement ouvert et contact normalement fermé ;
- un bouton équipé d’un voyant lumineux ;
- un mécanisme disposant de deux contacts séparés ;
- un bouton prévu pour une installation spécifique, comme une commande industrielle ou un automatisme ;
- un ancien mécanisme dont le câblage ne respecte pas forcément les habitudes actuelles.
Le nombre de fils visibles ne suffit donc pas à déterminer le branchement. Deux boutons à quatre conducteurs peuvent avoir des fonctions complètement différentes. La première étape consiste à relever la référence du produit et à consulter le schéma fourni par le fabricant.
Les principaux types de boutons poussoirs à 4 fils
Le bouton avec contact NO et contact NC
Un contact NO, ou normalement ouvert, ne laisse pas passer le courant au repos. Il se ferme lorsque l’on appuie sur le bouton. C’est le fonctionnement habituel d’une commande de télérupteur.
Un contact NC, ou normalement fermé, est fermé au repos et s’ouvre lorsque le bouton est actionné. Il peut être utilisé pour une signalisation, un arrêt ou une commande particulière.
Dans ce cas, quatre fils peuvent correspondre à deux bornes pour le contact NO et deux bornes pour le contact NC. Il ne faut surtout pas relier les deux circuits ensemble sans avoir vérifié le schéma.
Le bouton poussoir avec voyant
Certains modèles intègrent un voyant permettant de repérer le bouton dans l’obscurité ou d’indiquer l’état d’un circuit. Le voyant possède alors ses propres bornes d’alimentation, en plus du contact de commande.
Selon le modèle, le voyant peut être :
- allumé en permanence ;
- allumé uniquement lorsque l’éclairage est en fonctionnement ;
- allumé lorsque la lampe est éteinte afin de localiser le bouton ;
- compatible avec une tension spécifique, par exemple 230 V ou une tension très basse.
Un voyant prévu pour 12 V ne doit jamais être raccordé directement sur le secteur 230 V. Cette vérification est indispensable avant toute mise sous tension.
Le bouton à deux contacts indépendants
Certains boutons possèdent deux circuits de commande séparés dans un même boîtier. Ils peuvent commander deux relais, deux éclairages ou deux fonctions différentes. Les quatre bornes correspondent alors à deux paires totalement indépendantes.
Le schéma imprimé sur le mécanisme indique généralement les repères des bornes : COM, NO, NC, L, N ou encore des numéros comme 1, 2, 3 et 4.
Le matériel nécessaire avant de commencer
Pour travailler proprement, préparez le matériel avant de couper le courant. Vous éviterez ainsi les allers-retours et les manipulations improvisées.
- un tournevis isolé adapté aux vis du mécanisme ;
- un vérificateur d’absence de tension ou un multimètre adapté ;
- une pince à dénuder ;
- des embouts de câblage si les conducteurs sont souples ;
- des connecteurs adaptés à la section des fils ;
- un schéma du fabricant ;
- une lampe ou un appareil de contrôle, selon le circuit.
Un simple tournevis testeur ne constitue pas un appareil de vérification suffisant. Il peut donner une indication, mais il ne permet pas de confirmer de manière fiable l’absence de tension sur tous les conducteurs.
Les règles de sécurité à respecter
Une installation électrique domestique fonctionne généralement sous 230 V. Cette tension peut provoquer une électrocution grave. Même si le remplacement d’un bouton semble simple, il ne faut jamais intervenir sur un circuit alimenté.
- Coupez le disjoncteur correspondant au circuit concerné.
- Si vous ne l’identifiez pas, coupez le disjoncteur général.
- Empêchez toute remise sous tension accidentelle.
- Vérifiez l’absence de tension avant de toucher les conducteurs.
- Ne vous fiez jamais uniquement à la couleur des fils.
- Ne travaillez pas dans une boîte humide ou endommagée.
- Faites appel à un électricien en cas de doute sur le circuit.
Le fil bleu est normalement réservé au neutre et le vert-jaune au conducteur de protection. Toutefois, dans une installation ancienne, les couleurs peuvent avoir été utilisées autrement. Une couleur ne remplace donc jamais une mesure ni un repérage sérieux.
Identifier les bornes du bouton poussoir

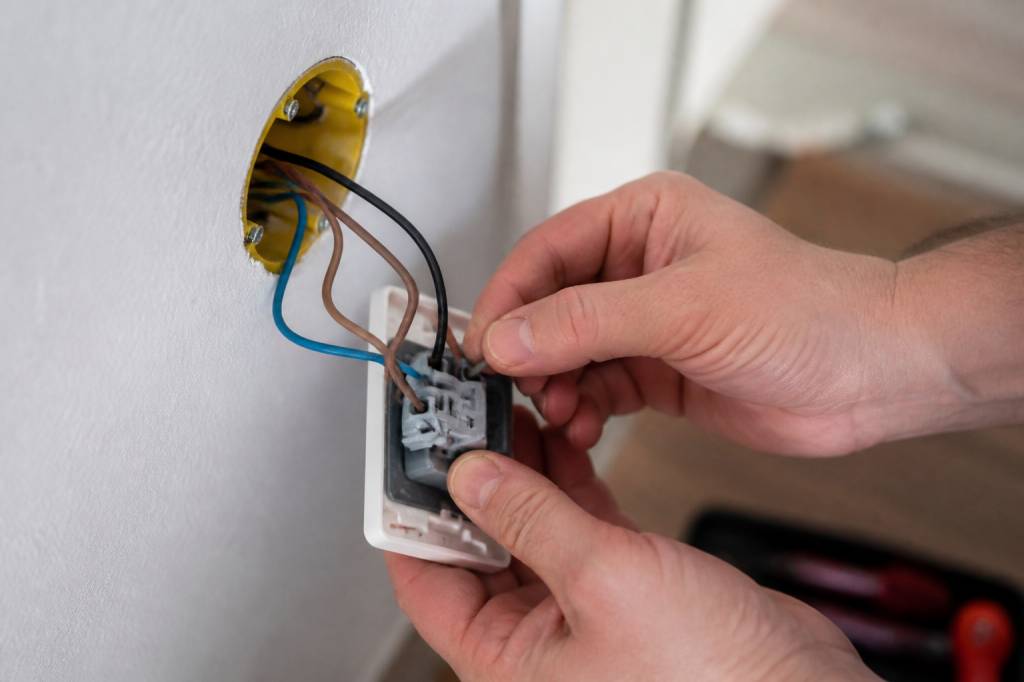

Retirez la plaque et sortez délicatement le mécanisme de la boîte d’encastrement. Avant de débrancher quoi que ce soit, prenez plusieurs photos et notez la position de chaque conducteur.
Recherchez ensuite les indications inscrites sur le bouton. Les repères les plus fréquents sont :
- COM ou C : borne commune ;
- NO : contact normalement ouvert ;
- NC : contact normalement fermé ;
- L : alimentation de phase ou borne du voyant ;
- N : neutre, principalement pour le voyant ;
- des numéros correspondant au schéma du fabricant.
Si aucun repère n’est présent, il est possible d’identifier les contacts avec un multimètre en position de test de continuité, mais uniquement lorsque le bouton est totalement déconnecté du circuit et hors tension. Au repos, une paire de bornes NO ne doit pas être passante. En appuyant sur le bouton, elle doit le devenir. À l’inverse, une paire NC est passante au repos et s’ouvre pendant la pression.
Ne réalisez pas ce test sur un mécanisme encore relié à l’installation. Le multimètre pourrait être endommagé et le résultat serait peu fiable.
Branchement avec un télérupteur
Le télérupteur permet de commander un même éclairage depuis plusieurs boutons poussoirs. Chaque pression sur l’un des boutons change l’état de la lampe : allumage ou extinction.
Dans une installation classique, les boutons poussoirs sont raccordés en parallèle sur le circuit de commande du télérupteur. Le contact utilisé est généralement le contact normalement ouvert, repéré NO.
Le principe est le suivant :
- la phase alimente le circuit de commande ;
- elle arrive sur une borne du bouton poussoir ;
- la sortie du bouton repart vers la bobine du télérupteur ;
- l’autre borne de la bobine est reliée au neutre, selon le type de télérupteur ;
- le contact de puissance du télérupteur commande la phase de la lampe.
Sur un bouton à 4 fils, seuls les deux conducteurs associés au contact NO sont utilisés pour la commande. Les deux autres peuvent servir au voyant ou au contact NC. Ils doivent être isolés individuellement s’ils ne sont pas nécessaires.
Attention : les bornes d’un télérupteur peuvent varier selon le fabricant. Il faut suivre le schéma présent sur l’appareil, notamment pour distinguer les bornes de commande de celles qui alimentent la lampe.
Branchement d’un bouton avec voyant
Le câblage du voyant dépend de son fonctionnement. Pour un voyant de repérage, le raccordement est souvent réalisé entre la phase et le retour lampe, ou entre la phase et le neutre selon le modèle. Pour un voyant témoin, le fabricant peut prévoir un branchement en parallèle de la lampe.
Ces deux fonctions ne sont pas interchangeables. Un voyant de repérage mal raccordé peut rester éteint, clignoter ou empêcher un télérupteur électronique de fonctionner correctement. Certains dispositifs à LED génèrent en effet un faible courant permanent qui peut provoquer un scintillement de la lampe.
Avant de raccorder le voyant, vérifiez :
- sa tension nominale ;
- les bornes prévues pour la phase et le neutre ;
- son mode de fonctionnement, repérage ou témoin ;
- la compatibilité avec une lampe LED ;
- la compatibilité avec le télérupteur installé.
Exemple de méthode de raccordement
Imaginons un bouton poussoir à quatre bornes identifié comme suit : COM, NO, NC et L. Le fabricant indique que le voyant se raccorde entre L et le neutre, tandis que le contact de commande utilise COM et NO.
La méthode sera alors la suivante :
- raccorder le conducteur de commande sur COM ;
- raccorder le retour vers le télérupteur sur NO ;
- raccorder l’alimentation du voyant sur L ;
- raccorder l’autre borne du voyant au neutre si le schéma le prévoit ;
- laisser NC inutilisée et correctement isolée si aucun équipement ne l’utilise.
Cet exemple n’est valable que pour ce type précis de mécanisme. Les bornes peuvent changer de fonction d’un modèle à l’autre. Le schéma fourni avec le bouton reste la référence.
Les erreurs fréquentes à éviter
La première erreur consiste à supposer que les quatre fils doivent tous être raccordés. Ce n’est pas forcément le cas. Une borne inutilisée doit être isolée, mais elle ne doit pas être reliée à une autre au hasard.
Autre erreur courante : utiliser un bouton poussoir à la place d’un interrupteur classique. Un bouton poussoir revient à sa position initiale après la pression. Il convient à un télérupteur ou à une commande électronique, mais pas toujours à une installation de va-et-vient traditionnelle.
Il faut également éviter de mélanger le circuit de commande et le circuit de puissance sans respecter les sections, les protections et le schéma du tableau électrique. Une commande de télérupteur et l’alimentation d’un appareil ne répondent pas nécessairement aux mêmes exigences.
Enfin, ne remettez pas immédiatement la plaque en place après le raccordement. Effectuez d’abord un contrôle visuel : aucun cuivre ne doit dépasser d’une borne, les conducteurs doivent être correctement serrés et aucun fil ne doit être pincé par le mécanisme.
Contrôles après le raccordement
Une fois le branchement terminé, vérifiez que le mécanisme est bien fixé dans la boîte et que les fils ne sont pas soumis à une traction excessive. Remettez ensuite le courant et testez le fonctionnement depuis chaque bouton.
Observez notamment :
- la réaction de l’éclairage à chaque pression ;
- l’absence de grésillement ou d’odeur anormale ;
- l’absence d’échauffement du bouton ;
- le bon fonctionnement du voyant ;
- l’absence de déclenchement du disjoncteur.
Si le disjoncteur déclenche, coupez immédiatement l’alimentation. Ne multipliez pas les essais : cela peut révéler un court-circuit, une erreur de borne ou un défaut du mécanisme. Reprenez le schéma depuis le début ou faites contrôler l’installation par un professionnel.
Quand faire appel à un électricien ?
Le recours à un professionnel est recommandé si les fils sont anciens, si plusieurs conducteurs arrivent dans la boîte sans repérage, si le bouton commande un équipement motorisé ou si vous constatez l’absence de conducteur de protection.
Il est également préférable de ne pas intervenir seul sur une installation dont le tableau électrique présente des anomalies, des disjoncteurs non identifiés ou des traces d’échauffement. Un branchement réussi ne doit pas seulement faire fonctionner la lampe : il doit rester sûr, durable et conforme à l’installation existante.
En résumé pratique, un bouton poussoir à 4 fils doit toujours être traité comme un appareil dont la fonction reste à identifier. Repérez les bornes, consultez la notice, utilisez le contact adapté et ne raccordez que les conducteurs nécessaires. En électricité, prendre cinq minutes pour vérifier le schéma évite souvent plusieurs heures de dépannage.
