Un boîtier DCL permet de raccorder un luminaire au plafond sans manipuler directement les fils à chaque changement de lampe. Le principe est simple : les conducteurs du luminaire sont reliés à une fiche, qui se branche dans la douille DCL fixée au plafond. Mais simplicité ne veut pas dire précipitation : une erreur de raccordement ou un circuit resté sous tension peut provoquer un choc électrique ou un départ de feu.
Voici comment reconnaître les éléments, brancher un luminaire et vérifier votre installation en toute sécurité. Si le câblage est ancien, abîmé ou incompréhensible, mieux vaut s’arrêter et faire appel à un électricien.
À quoi sert un boîtier DCL ?
DCL signifie « dispositif de connexion luminaire ». Ce système équipe de nombreux points lumineux des logements récents ou rénovés. Il comprend généralement une boîte fixée au plafond, une douille munie d’un crochet et une fiche sur laquelle se raccordent les fils du luminaire.
La fiche se branche ensuite dans la douille. Pour remplacer un plafonnier, il suffit donc de débrancher le luminaire plutôt que de défaire à chaque fois les connexions électriques au plafond. Le crochet peut également soutenir le luminaire, à condition que son poids reste compatible avec les caractéristiques du boîtier et les indications du fabricant.
Un DCL n’est toutefois pas une fixation universelle. Un lustre lourd, un ventilateur de plafond ou un appareil soumis à des mouvements nécessite un support adapté, solidement ancré dans le plafond. Le crochet du boîtier ne doit pas être utilisé au-delà de la charge prévue.
Le matériel à préparer avant le branchement
Rassemblez le nécessaire avant de commencer. Vous éviterez ainsi de devoir chercher un outil alors que le luminaire est déjà en équilibre au-dessus de votre tête.
- un tournevis adapté aux bornes et aux vis du luminaire ;
- un vérificateur d’absence de tension adapté aux installations domestiques ;
- une pince à dénuder, si les fils doivent être préparés ;
- un escabeau stable et suffisamment haut ;
- la notice de montage du luminaire et, si possible, celle du boîtier DCL.
Évitez de travailler depuis une chaise, un meuble ou un escabeau posé sur un sol instable. Si vous devez tenir le luminaire d’une main et intervenir de l’autre, faites-vous aider pour le maintenir pendant la pose.
Coupez le courant et vérifiez l’absence de tension
Commencez par couper le circuit d’éclairage au tableau électrique. Si vous ne savez pas quel disjoncteur le protège, coupez le disjoncteur général. Mettre l’interrupteur mural sur arrêt ne suffit pas : selon le câblage, certains conducteurs peuvent rester sous tension.
Vérifiez ensuite l’absence de tension au point de raccordement avec un appareil adapté et en suivant sa notice. Un détecteur sans contact peut aider à repérer une présence de tension, mais ne remplace pas une vérification fiable des conducteurs. Si vous ne savez pas utiliser un vérificateur, ne poursuivez pas l’intervention : un électricien pourra réaliser le raccordement sans prise de risque.
Gardez le disjoncteur coupé pendant toute l’opération. Une règle simple à retenir : on ne travaille jamais sur un raccordement que l’on suppose hors tension, on le vérifie.
Repérez les conducteurs du luminaire
Un luminaire comporte généralement deux ou trois conducteurs. Dans une installation récente, les couleurs les plus courantes sont le bleu pour le neutre, le vert et jaune pour la terre, et le marron, le noir ou le rouge pour la phase. Ces couleurs donnent un repère, mais elles ne suffisent pas à identifier avec certitude un fil, notamment dans une installation ancienne ou modifiée.
Consultez les indications inscrites sur le luminaire ou sa notice. Les bornes peuvent être marquées L pour la phase, N pour le neutre et présenter le symbole de terre. Suivez toujours les repères du fabricant plutôt que de vous fier uniquement à la couleur des fils.
Certains luminaires, souvent de classe II, possèdent une double isolation et ne sont pas équipés d’un fil de terre. Dans ce cas, n’ajoutez pas de raccordement improvisé. Si le plafond comporte un conducteur de terre qui n’est pas utilisé par ce luminaire, il doit rester correctement isolé et protégé dans la borne prévue à cet effet, sans partie conductrice accessible.
Raccordez les fils à la fiche DCL

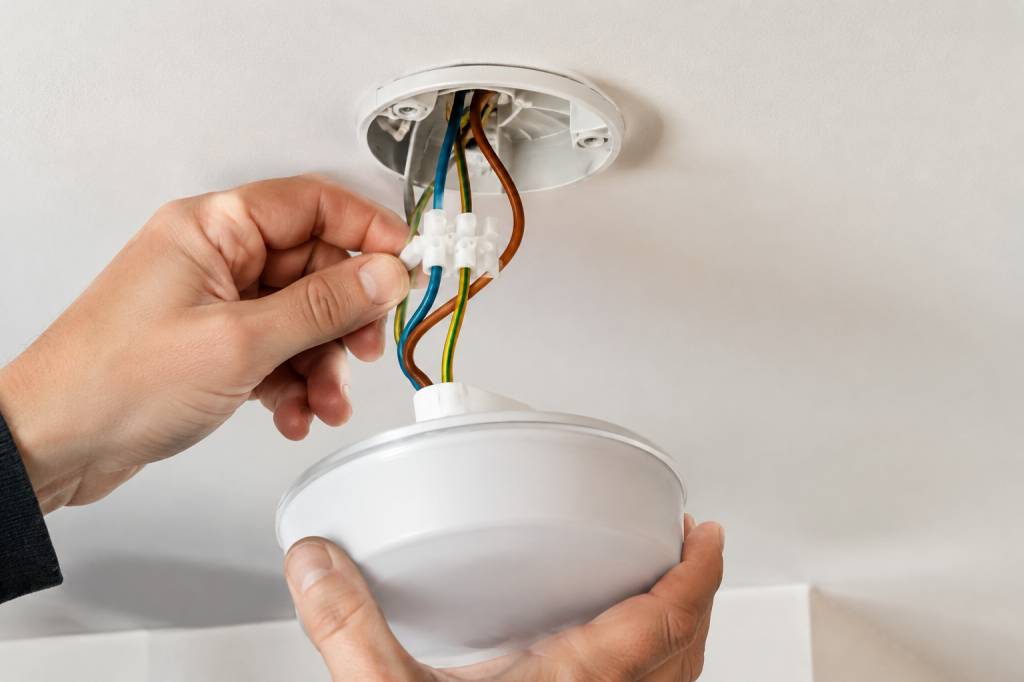

Débranchez la fiche de la douille si elle y est déjà insérée. Ouvrez-la selon son système de fermeture, puis repérez ses bornes. Sur certains modèles, la borne de phase est marquée L, celle du neutre N et celle de terre par son symbole. La disposition varie : vérifiez les marquages plutôt que de supposer que les bornes sont toujours au même endroit.
Préparez les conducteurs conformément à la notice de la fiche. Si leur extrémité est déjà dénudée, contrôlez qu’elle n’est ni abîmée ni effilochée. Sinon, dénudez uniquement la longueur indiquée par le fabricant : trop de cuivre apparent peut laisser une partie conductrice accessible, tandis qu’un dénudage insuffisant peut empêcher un bon contact.
Insérez chaque fil dans la borne correspondante et serrez ou verrouillez le mécanisme selon le modèle. Vérifiez ensuite que chaque conducteur est bien maintenu en tirant très légèrement dessus. Aucun brin de cuivre ne doit dépasser de la borne. Si la fiche comporte un serre-câble, utilisez-le pour retenir la gaine extérieure du câble : il ne doit pas exercer de traction directement sur les conducteurs.
À titre d’exemple, pour un luminaire doté de trois fils, le bleu va sur N, le vert et jaune sur la borne de terre et le fil de phase sur L, à condition que les repères du luminaire et de la fiche le confirment. Si les couleurs ne correspondent pas aux indications, si une borne est absente ou si le schéma vous semble incohérent, arrêtez-vous et demandez conseil à un professionnel.
Branchez et fixez le luminaire
Une fois les connexions contrôlées, refermez la fiche et branchez-la dans la douille DCL. Elle doit s’insérer correctement, sans forcer. Si elle ne s’emboîte pas, vérifiez son orientation et sa compatibilité : ne limez pas la fiche et ne modifiez pas la douille.
Suspendez ensuite le luminaire au crochet si celui-ci est prévu pour cet usage, puis fixez le cache ou la rosace au plafond en suivant la notice. Le câble ne doit pas supporter seul le poids de l’appareil, sauf indication explicite du fabricant pour ce type de montage. Pour un luminaire lourd, installez une fixation adaptée à la nature du plafond — béton, plaque de plâtre, bois — et à la charge à soutenir.
Avant de remettre le courant, vérifiez que les fils sont enfermés dans la fiche et que le luminaire ne tire pas sur le raccordement. Replacez les éléments de finition et éloignez-vous du point lumineux. Vous pouvez alors réenclencher le disjoncteur et tester l’éclairage avec l’interrupteur mural.
Les erreurs fréquentes à éviter
- Se fier uniquement à l’interrupteur : coupez le circuit au tableau et vérifiez l’absence de tension avant toute manipulation.
- Confondre les bornes : respectez les marquages L, N et terre, ainsi que le schéma fourni avec le luminaire.
- Laisser du cuivre apparent : la partie dénudée doit être entièrement logée dans la borne.
- Oublier le serre-câble : la gaine doit être retenue afin que les fils ne subissent pas de traction.
- Accrocher un appareil trop lourd au boîtier : contrôlez sa charge admissible et prévoyez une fixation indépendante si nécessaire.
- Forcer une fiche incompatible : une difficulté d’insertion indique qu’il faut vérifier le modèle, pas le modifier.
Que faire en cas de problème ?
Si le luminaire ne s’allume pas, recoupez le courant avant de vérifier le branchement. Contrôlez que la fiche est correctement insérée, que les fils sont bien maintenus dans leurs bornes et que l’ampoule fonctionne. Vérifiez également que le disjoncteur du circuit est enclenché. Ne démontez pas la fiche sous tension, même pour « juste regarder ».
Si le disjoncteur saute, si vous sentez une odeur de brûlé, si une borne chauffe ou si vous observez des traces noires, coupez immédiatement le circuit et n’essayez pas de réarmer plusieurs fois. Ces signes peuvent révéler un court-circuit, une connexion défectueuse ou un luminaire endommagé. Faites contrôler l’installation avant toute nouvelle mise en service.
Enfin, si le plafond présente des fils sans repères, une douille endommagée, des conducteurs cassants ou aucun boîtier clairement identifiable, ne raccordez pas le luminaire au hasard. Un branchement DCL est accessible à condition que l’installation soit en bon état et que les conducteurs soient identifiés. Dès qu’un doute subsiste, l’intervention d’un électricien est le choix le plus sûr.
