Un bouton poussoir Legrand ne fonctionne pas comme un interrupteur classique : une pression brève commande généralement un télérupteur, qui allume ou éteint l’éclairage. Ce montage est particulièrement pratique lorsqu’une même lampe doit être pilotée depuis plusieurs endroits, par exemple dans un couloir ou un escalier.
Avant de brancher votre appareillage, il faut donc identifier le circuit et le type de commande prévu. Voici le principe de câblage, les repères à vérifier et les précautions à prendre pour installer un bouton poussoir en toute sécurité.
Bouton poussoir ou interrupteur : quelle différence ?
Un interrupteur classique conserve sa position : il reste sur « marche » ou « arrêt » après avoir été actionné. Un bouton poussoir, lui, revient à sa position initiale dès qu’on le relâche. Il envoie une impulsion électrique au dispositif de commande, le plus souvent un télérupteur installé dans le tableau électrique.
Le télérupteur change alors l’état du circuit à chaque impulsion : la lampe s’allume à la première pression, puis s’éteint à la suivante. Tous les boutons poussoirs raccordés au même télérupteur peuvent ainsi commander le même éclairage.
- Interrupteur : commande directe, généralement utilisée depuis un seul emplacement ou dans un montage va-et-vient.
- Bouton poussoir : commande par impulsion, souvent associée à un télérupteur pour multiplier les points de commande.
- Télérupteur : appareil qui reçoit les impulsions et commute le circuit d’éclairage.
Un bouton poussoir seul ne remplace donc pas automatiquement un interrupteur. Si votre installation ne comporte pas de télérupteur ou de dispositif équivalent, le câblage devra être adapté au fonctionnement souhaité.
Le schéma de principe avec un télérupteur
Dans un montage classique en 230 V, le circuit comporte deux parties : la commande, qui relie les poussoirs à la bobine du télérupteur, et la puissance, qui alimente la lampe. Les bornes exactes changent selon le modèle de télérupteur : le schéma imprimé sur l’appareil reste la référence.
Circuit de commande : phase protégée → entrée du bouton poussoir → sortie du bouton → borne A1 de la bobine du télérupteur. L’autre borne de la bobine, souvent marquée A2, est raccordée au neutre.
Circuit d’éclairage : phase protégée → contact d’entrée du télérupteur → contact de sortie → lampe. Le neutre rejoint directement la lampe. Le conducteur de protection, lorsqu’il est requis par le luminaire, est raccordé à sa borne de terre.
Sur certains appareils, les bornes du contact de puissance sont repérées par des chiffres, par exemple 1 et 2, tandis que la bobine porte les repères A1 et A2. Ces marquages ne sont pas universels. Ne vous fiez pas à une numérotation trouvée sur un autre modèle : vérifiez toujours la notice de votre télérupteur Legrand ou du fabricant installé.
Une représentation simplifiée aide à comprendre le principe :
Commande : phase → poussoir normalement ouvert → A1 (bobine) ; A2 → neutre.
Éclairage : phase → contact du télérupteur → lampe ; neutre → lampe.
Le bouton poussoir est généralement un modèle à contact normalement ouvert : le circuit se ferme uniquement pendant la pression. Si le mécanisme possède plusieurs bornes, consultez sa notice pour repérer le commun et le contact adapté. Les références Legrand ne présentent pas toutes les mêmes bornes ni les mêmes options.
Brancher plusieurs boutons poussoirs
Pour commander une seule lampe depuis plusieurs endroits, les boutons poussoirs sont habituellement raccordés en parallèle sur le circuit de commande. Chaque pression envoie une impulsion au télérupteur, quel que soit le point de commande utilisé.
Concrètement, la phase de commande alimente l’entrée de chaque poussoir. Les sorties des poussoirs sont réunies vers l’entrée de commande du télérupteur. Il ne s’agit pas de placer les boutons les uns à la suite des autres : dans ce cas, la pression sur un seul bouton pourrait ne pas fermer le circuit comme prévu.
- Un poussoir près de la porte d’entrée pour allumer en arrivant.
- Un autre au bout du couloir pour éteindre en sortant.
- Un troisième à proximité d’un escalier pour éviter de traverser une zone sombre.
Avant d’ajouter un point de commande, vérifiez que le télérupteur et le circuit sont adaptés au nombre de poussoirs et à la configuration prévue. Les installations anciennes ou modifiées au fil du temps peuvent présenter des repérages de fils trompeurs.
Préparer l’installation : matériel et vérifications
Selon votre configuration, vous aurez besoin d’un bouton poussoir compatible avec le mécanisme et la plaque Legrand, d’un télérupteur si le circuit n’en possède pas, de conducteurs adaptés et d’outils isolés. Prévoyez également un vérificateur d’absence de tension approprié. Un simple tournevis testeur ne remplace pas une vérification fiable.
Avant toute intervention, identifiez le disjoncteur qui protège le circuit concerné et coupez-le. Si le circuit est mal repéré, coupez l’alimentation générale. Vérifiez ensuite l’absence de tension avec un appareil prévu à cet effet, en suivant la procédure de contrôle de l’appareil. Ne commencez pas les travaux sur la seule base d’une lampe éteinte : cela ne prouve pas que les conducteurs ne sont plus alimentés.
- Repérez le circuit et la fonction de chaque conducteur avant de les débrancher.
- Photographiez le branchement existant, sans considérer la photo comme un schéma fiable à elle seule.
- Contrôlez la notice du poussoir et celle du télérupteur.
- Vérifiez que les conducteurs sont adaptés aux bornes et qu’ils ne sont ni abîmés ni trop dénudés.
Les couleurs donnent des indications, mais ne permettent pas toujours d’identifier avec certitude un fil dans une installation ancienne ou remaniée. Le vert et jaune est réservé au conducteur de protection ; le bleu est normalement utilisé pour le neutre. Pour les autres conducteurs, le repérage doit être vérifié, pas deviné.

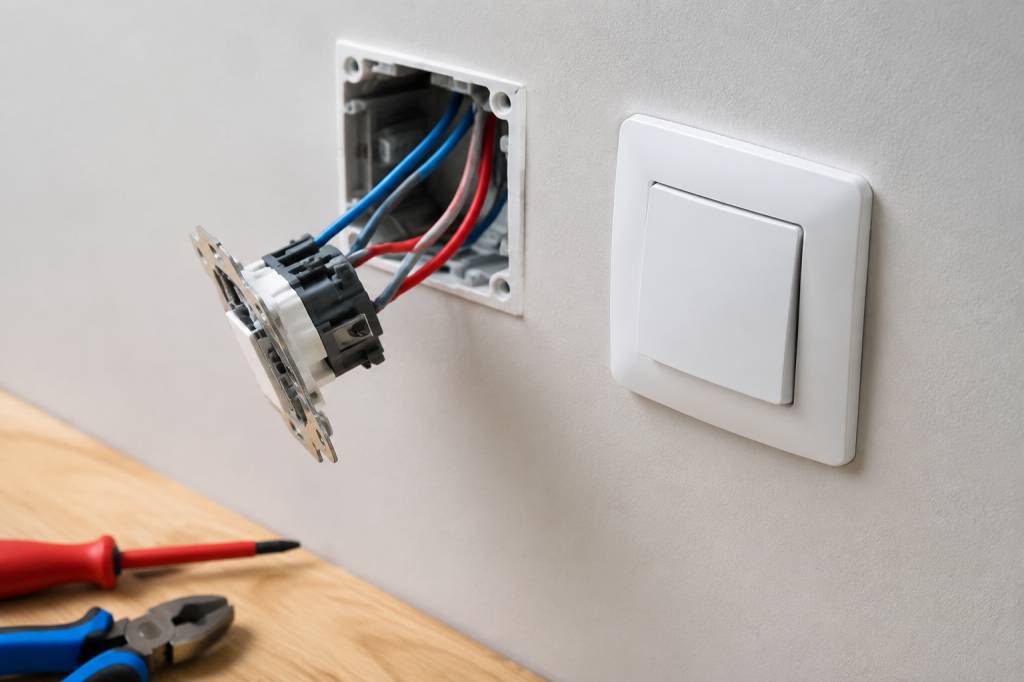

Installation du bouton poussoir Legrand, étape par étape
Une fois le circuit hors tension et l’absence de tension vérifiée, procédez avec méthode. Les indications ci-dessous décrivent le principe général, mais la notice de votre référence Legrand prévaut toujours.
- Retirez la plaque et le mécanisme avec précaution. Selon la gamme, le poussoir peut se clipser ou se fixer par vis dans une boîte d’encastrement.
- Repérez les bornes à l’aide des marquages du mécanisme. Identifiez le contact à fermeture momentanée, généralement utilisé pour commander le télérupteur.
- Raccordez les conducteurs selon le schéma de l’installation. Respectez la longueur de dénudage recommandée et insérez chaque fil à fond dans sa borne.
- Contrôlez le serrage si le modèle utilise des bornes à vis. Aucun cuivre dénudé ne doit rester visible hors de la borne, et les fils ne doivent pas être pincés.
- Replacez le mécanisme et la plaque sans forcer. Un câble coincé derrière le poussoir peut gêner son fonctionnement ou endommager l’isolant.
- Rétablissez l’alimentation uniquement après avoir refermé le mécanisme et dégagé la zone de travail.
Si le poussoir est lumineux, le schéma peut différer selon le type de voyant et le montage. Certains voyants servent à localiser le bouton dans l’obscurité, d’autres indiquent l’état de l’éclairage. Leur compatibilité dépend du télérupteur et du circuit ; consultez les notices des deux appareils avant raccordement.
Les erreurs de branchement les plus courantes
Le premier piège consiste à confondre le retour de commande et le retour lampe. Ils peuvent avoir des couleurs proches ou être présents dans la même boîte, mais ils n’ont pas la même fonction. Une inversion peut empêcher le télérupteur de réagir ou provoquer un comportement inattendu.
- Raccorder un poussoir comme un interrupteur classique : un poussoir ne maintient pas le contact en position. Sans dispositif de commande adapté, le résultat ne correspondra pas à l’usage attendu.
- Se fier uniquement aux couleurs : un fil peut avoir été réutilisé ou mal repéré lors d’une intervention antérieure.
- Confondre les bornes A1/A2 et les contacts de puissance : la bobine et le circuit de la lampe remplissent deux fonctions distinctes.
- Oublier le neutre nécessaire à la bobine : selon le télérupteur et le schéma retenu, une alimentation correcte de la commande est indispensable.
- Utiliser un schéma prévu pour une autre référence : les bornes et les fonctions peuvent varier d’un appareil à l’autre.
Un cas fréquent en rénovation : le nouveau poussoir est correctement fixé, mais l’éclairage ne réagit pas. Avant de démonter à nouveau, vérifiez le disjoncteur, la référence du télérupteur et le schéma de commande. Si vous devez tester des conducteurs ou intervenir dans le tableau, mieux vaut confier le diagnostic à un électricien.
Que faire si le montage ne fonctionne pas ?
Commencez par les contrôles simples, sans ouvrir un circuit sous tension. Vérifiez que le disjoncteur est enclenché et que l’ampoule fonctionne. Un télérupteur peut parfois émettre un léger bruit lors de la commutation, mais l’absence de bruit ne suffit pas à identifier la panne.
- Si aucun poussoir ne commande la lampe, le problème peut venir de l’alimentation, du télérupteur ou du circuit de commande.
- Si un seul poussoir ne fonctionne pas, son raccordement ou son mécanisme est à vérifier.
- Si la lampe reste allumée ou clignote avec un voyant intégré, vérifiez la compatibilité du voyant avec le télérupteur.
- Si le disjoncteur déclenche, ne réenclenchez pas à répétition : un défaut doit être recherché avant toute nouvelle mise sous tension.
Ne démontez jamais le tableau électrique pour « voir ce qui se passe » si vous n’êtes pas formé. Une erreur sur le circuit de puissance peut provoquer un choc électrique, un échauffement ou un départ de feu.
Quand faire appel à un électricien ?
Faites intervenir un professionnel si les fils ne sont pas identifiables, si le télérupteur est absent ou endommagé, si le schéma de l’installation ne correspond pas aux notices, ou si le disjoncteur déclenche après le branchement. C’est également la solution la plus sûre lorsque le circuit doit être créé ou modifié dans le tableau.
Pour un remplacement à l’identique, avec un circuit clairement repéré et une installation en bon état, le changement du mécanisme peut sembler simple. Mais dès qu’il faut déterminer la fonction de conducteurs inconnus ou modifier le câblage, la prudence prime. Un bouton poussoir bien choisi améliore le confort au quotidien ; un branchement vérifié protège surtout les personnes et le logement.
