Installer ou remplacer un interrupteur paraît simple : deux fils, un mécanisme, une plaque et le tour est joué. Pourtant, une mauvaise alimentation, un conducteur mal identifié ou une connexion insuffisamment serrée peut provoquer une panne, un échauffement, voire un accident électrique. Dans une maison, la sécurité doit donc passer avant la rapidité d’exécution.
Le terme « alimentation interrupteur » désigne généralement le raccordement électrique qui permet à l’interrupteur de commander un point lumineux. Il faut choisir le bon type de mécanisme, comprendre le rôle de chaque fil et respecter les règles applicables aux circuits d’éclairage. Voici les points essentiels pour avancer avec méthode.
Comprendre le fonctionnement d’un interrupteur
Un interrupteur simple ne coupe normalement qu’un seul conducteur : la phase. C’est elle qui apporte le courant depuis le tableau électrique. Lorsque l’interrupteur est fermé, la phase rejoint la lampe, qui peut alors s’allumer. Lorsqu’il est ouvert, le circuit est interrompu.
Le principe de raccordement est donc relativement direct :
- la phase arrive sur la borne commune de l’interrupteur ;
- le retour lampe repart depuis l’autre borne vers le luminaire ;
- le neutre va directement au point lumineux, sans passer par l’interrupteur simple ;
- la terre est raccordée au luminaire lorsqu’elle est nécessaire, mais pas sur un interrupteur classique.
Dans une installation traditionnelle, les couleurs aident à identifier les conducteurs : le bleu est réservé au neutre, le vert et jaune à la terre, tandis que la phase et le retour lampe sont généralement en rouge, marron, noir ou orange. Attention : dans une installation ancienne ou modifiée au fil des années, les couleurs ne suffisent pas toujours. Un fil bleu peut avoir été utilisé de manière incorrecte. Il faut donc vérifier, et ne jamais se fier uniquement à l’apparence.
Quel câble utiliser pour l’alimentation d’un interrupteur ?
Pour un circuit d’éclairage résidentiel, les conducteurs sont généralement en cuivre de section 1,5 mm². Le circuit est protégé au tableau par un disjoncteur de 16 A maximum selon les prescriptions courantes de la norme NF C 15-100. Le calibre exact doit toutefois rester cohérent avec l’ensemble de l’installation et les règles applicables à votre logement.
Plusieurs solutions sont possibles selon la configuration :
- des fils simples de 1,5 mm² passés dans une gaine ICTA ;
- un câble adapté à la pose prévue, lorsqu’il est autorisé et protégé correctement ;
- des conducteurs déjà présents dans une boîte d’encastrement, pour une modification limitée du raccordement.
Le circuit d’éclairage ne doit pas être alimenté avec du câble de section trop faible. À l’inverse, utiliser une section plus importante n’est pas toujours pratique dans une boîte peu profonde : les fils occupent davantage de place et rendent les connexions plus difficiles. Le bon choix dépend donc de la protection au tableau, du mode de pose et de la configuration existante.
Un même circuit d’éclairage peut alimenter plusieurs points lumineux, dans la limite prévue par la réglementation. Il est également possible d’installer plusieurs interrupteurs, à condition de respecter le schéma adapté : interrupteur simple, va-et-vient ou permutateur.
Choisir le bon type d’interrupteur
Avant de parler de raccordement, il faut choisir le mécanisme correspondant à l’usage de la pièce. Tous les interrupteurs ne se branchent pas de la même façon.
- Interrupteur simple : il commande un éclairage depuis un seul endroit. C’est le modèle courant pour une chambre, une salle d’eau ou un cellier.
- Va-et-vient : il permet de commander une même lampe depuis deux points, par exemple aux deux extrémités d’un couloir ou en haut et en bas d’un escalier.
- Double interrupteur : il commande deux éclairages distincts depuis le même emplacement. Il nécessite une alimentation commune ou deux alimentations selon le câblage prévu.
- Poussoir : il fonctionne avec un télérupteur ou un système domotique. Il revient automatiquement à sa position initiale.
- Interrupteur avec voyant : le voyant peut signaler que la lumière est allumée ou localiser l’interrupteur dans le noir. Le câblage dépend du type de voyant.
- Interrupteur connecté : il peut nécessiter la présence du neutre dans la boîte d’encastrement. C’est un point à vérifier avant l’achat.
Ce dernier cas pose souvent problème lors d’une rénovation. Dans une installation classique, le neutre reste au plafond ou dans la boîte de dérivation. La boîte de l’interrupteur ne contient alors que la phase et le retour lampe. Or certains interrupteurs connectés ont besoin de la phase et du neutre pour fonctionner. Avant de commander un modèle, consultez sa notice et vérifiez le nombre de fils disponibles.
La différence entre phase, neutre et retour lampe
Une confusion entre ces conducteurs peut rendre l’installation dangereuse. La phase est le fil actif. Le neutre assure le retour du courant vers le tableau. Le retour lampe est le conducteur qui part de l’interrupteur vers le luminaire lorsque celui-ci est commandé.
Dans un interrupteur simple, le branchement courant est le suivant :
- la phase provenant du tableau se raccorde sur la borne repérée « L », « COM » ou parfois « P » ;
- le retour vers la lampe se raccorde sur l’autre borne ;
- le neutre ne se branche pas sur les deux bornes de l’interrupteur simple.
Pourquoi couper la phase plutôt que le neutre ? Parce que cela permet de mettre le luminaire hors tension lorsque l’interrupteur est ouvert. Si seul le neutre était interrompu, la lampe pourrait sembler éteinte tout en conservant une partie sous tension. Lors d’un remplacement d’ampoule ou d’un dépannage, cette situation augmente le risque de contact électrique.
Pour un va-et-vient, le principe change : la phase arrive sur la borne commune du premier mécanisme, deux navettes relient les bornes correspondantes des deux interrupteurs, puis le retour lampe repart depuis la borne commune du second. Une erreur sur les bornes communes suffit à rendre le fonctionnement incompréhensible. Un repérage au démontage est donc indispensable.
Préparer l’installation sans prendre de risque
Avant toute intervention, coupez le disjoncteur correspondant au circuit. Si vous ne savez pas lequel protège l’éclairage concerné, coupez le disjoncteur général. Un interrupteur éteint ne signifie pas que les conducteurs sont hors tension : il ne s’agit pas d’un dispositif de protection.
Une procédure simple limite les erreurs :
- prévenez les autres occupants afin que personne ne réarme le courant ;
- coupez le disjoncteur adapté ;
- vérifiez l’absence de tension avec un appareil approprié, idéalement un vérificateur d’absence de tension ;
- contrôlez l’appareil de mesure avant et après la vérification ;
- retirez la plaque et le mécanisme sans tirer brutalement sur les fils ;
- photographiez le câblage existant avant de débrancher quoi que ce soit ;
- repérez chaque conducteur avec une étiquette ou du ruban adapté.
Le tournevis testeur, souvent appelé « tournevis à néon », n’est pas un outil suffisamment fiable pour garantir l’absence de tension. Il peut donner une indication, mais il ne remplace pas un appareil conçu pour cette vérification. Quelques euros économisés sur le matériel ne justifient pas de travailler avec un doute.
Installer un interrupteur simple étape par étape
Une fois le courant coupé et l’absence de tension vérifiée, vous pouvez procéder au raccordement si l’installation est clairement identifiable et en bon état.
Commencez par contrôler la boîte d’encastrement. Elle doit être solidement fixée, suffisamment profonde et exempte de fils abîmés. Si la boîte bouge dans la cloison, le mécanisme risque de se desserrer à chaque utilisation. Dans une cloison creuse, utilisez une boîte adaptée à ce type de support.

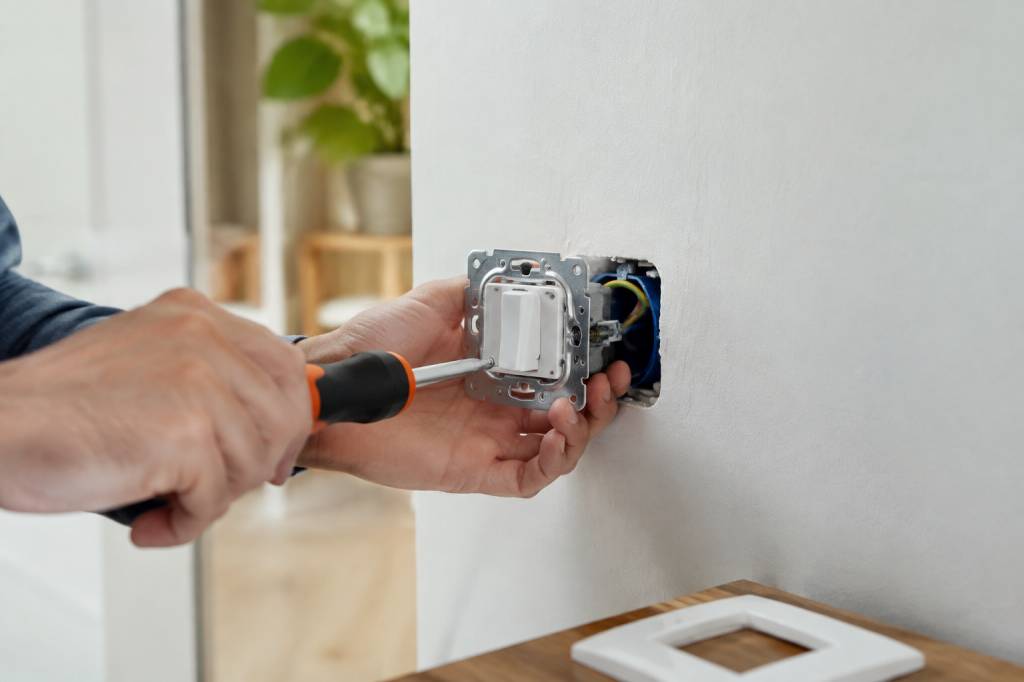

Desserrez ensuite les bornes du nouvel interrupteur. Raccordez la phase sur la borne commune, souvent marquée « L » ou « COM », puis raccordez le retour lampe sur l’autre borne. Les bornes automatiques sont pratiques, mais le conducteur doit être dénudé sur la longueur indiquée par le fabricant. Un fil trop peu dénudé tient mal ; un fil trop dénudé peut laisser une partie cuivrée accessible.
Pliez les conducteurs avec douceur et placez le mécanisme dans la boîte. Évitez les angles trop serrés et ne forcez pas pour faire entrer les fils. Serrez progressivement les vis de fixation, en vérifiant que le mécanisme reste droit. La plaque de finition se pose seulement lorsque le raccordement et le maintien sont corrects.
Rétablissez le courant et testez le fonctionnement. Si le disjoncteur déclenche, si l’interrupteur chauffe, si une odeur apparaît ou si la lumière fonctionne de manière intermittente, coupez immédiatement l’alimentation. Un déclenchement n’est pas un simple caprice du tableau : c’est un signal à traiter.
Les erreurs fréquentes lors d’un raccordement
Certains problèmes reviennent régulièrement dans les installations domestiques. Les connaître permet de les éviter.
- Brancher le neutre sur l’interrupteur simple : le circuit peut fonctionner, mais le luminaire reste potentiellement sous tension lorsqu’il est éteint.
- Confondre la borne commune et les bornes navettes : cette erreur concerne surtout les va-et-vient et empêche un fonctionnement normal.
- Laisser des connexions mal serrées : une borne desserrée peut chauffer avec le temps.
- Utiliser un domino mal adapté : les bornes doivent correspondre à la section et au type des conducteurs.
- Entasser trop de fils dans une petite boîte : cela sollicite les bornes et peut endommager l’appareillage.
- Peindre ou endommager les conducteurs : un fil présentant une isolation coupée doit être remplacé ou réparé selon les règles.
- Installer un interrupteur connecté sans neutre : certains modèles ne fonctionneront pas, d’autres peuvent présenter un comportement instable.
Une autre erreur consiste à se baser sur une installation existante simplement parce qu’elle fonctionnait auparavant. Une ancienne modification peut déjà être non conforme. Lorsqu’un fil est brûlé, une protection manque ou plusieurs circuits sont mélangés, mieux vaut s’arrêter plutôt que reproduire le problème.
Cas particuliers : salle de bains, extérieur et interrupteur connecté
Les pièces humides demandent une vigilance renforcée. Dans une salle de bains, les distances entre les équipements électriques et les points d’eau sont réglementées. Le choix de l’emplacement, l’indice de protection du matériel et la présence d’une liaison équipotentielle peuvent être déterminants. Un interrupteur situé à proximité immédiate d’une douche ou d’une baignoire ne se traite pas comme celui d’une chambre.
Pour l’extérieur, choisissez un appareillage disposant d’un indice de protection adapté à l’exposition à l’eau et à la poussière. Le boîtier doit être correctement fermé et les entrées de câbles protégées. Un interrupteur intérieur installé sous un auvent n’est pas automatiquement adapté à l’extérieur.
Les modèles connectés ajoutent une autre contrainte : la compatibilité avec les ampoules LED, la puissance minimale et le type de réseau sans fil. Certains nécessitent un neutre, d’autres utilisent un microcourant qui peut provoquer un léger scintillement des LED. Vérifiez toujours la fiche technique avant l’achat, surtout si le logement possède une installation ancienne.
Quand faire appel à un électricien ?
Le remplacement à l’identique d’un interrupteur simple peut être accessible à un bricoleur méthodique, à condition que le circuit soit clairement identifié et en bon état. En revanche, certaines situations nécessitent l’intervention d’un professionnel :
- absence de conducteur de terre alors qu’il est requis ;
- fils cassants, noircis, fondus ou présentant une isolation dégradée ;
- tableau électrique ancien ou protections inadaptées ;
- modification du circuit, création d’une nouvelle ligne ou déplacement de l’interrupteur ;
- installation dans une salle de bains ou un environnement extérieur ;
- déclenchements répétés du disjoncteur ;
- doute sur l’identification de la phase et du neutre.
Un professionnel pourra contrôler la continuité, le serrage des connexions, la protection différentielle et la conformité globale du circuit. Le coût d’une intervention reste généralement bien inférieur à celui d’un dépannage après échauffement ou court-circuit.
Les bons réflexes à retenir
Pour choisir et installer l’alimentation d’un interrupteur, retenez surtout quatre principes : couper le courant au tableau, vérifier réellement l’absence de tension, interrompre la phase avec un mécanisme adapté et respecter la section ainsi que la protection du circuit d’éclairage.
Un interrupteur bien installé doit rester stable, fonctionner sans grésillement et ne présenter aucun échauffement. Si le raccordement semble plus complexe que prévu, si les fils ne correspondent pas au schéma ou si l’installation a été bricolée au fil des années, ne forcez pas. En électricité, le bon réflexe consiste souvent à s’arrêter à temps et à demander un avis qualifié.
