Une VMC à deux vitesses améliore le renouvellement de l’air tout en évitant de faire fonctionner le moteur à pleine puissance en permanence. Mais au moment du branchement, une question revient souvent : comment raccorder un interrupteur de VMC 2 vitesses avec seulement 3 fils ?
Le principe est assez simple, à condition de bien distinguer les conducteurs et de ne jamais se fier uniquement à leur couleur. Dans la majorité des installations, les trois fils correspondent à l’arrivée de phase et aux deux retours commandés vers la VMC : un pour la petite vitesse, l’autre pour la grande vitesse. Le neutre, lui, est généralement raccordé directement dans la boîte de dérivation ou au niveau du caisson.
Ce guide présente le fonctionnement d’un branchement classique, les erreurs fréquentes et les précautions indispensables avant d’intervenir sur une installation électrique.
À quoi servent les deux vitesses d’une VMC ?
Une VMC simple flux à deux vitesses adapte le débit d’extraction aux besoins du logement.
Dans une cuisine, la grande vitesse peut par exemple être activée pendant la préparation d’un repas, puis coupée après quelques minutes. Dans une salle de bains, elle limite plus rapidement la condensation après une douche.
Une VMC ne doit toutefois pas rester arrêtée régulièrement. Même en petite vitesse, elle est conçue pour fonctionner de manière continue. Couper complètement le moteur peut favoriser l’humidité, les moisissures et la dégradation de la qualité de l’air intérieur.
Le principe du branchement avec 3 fils

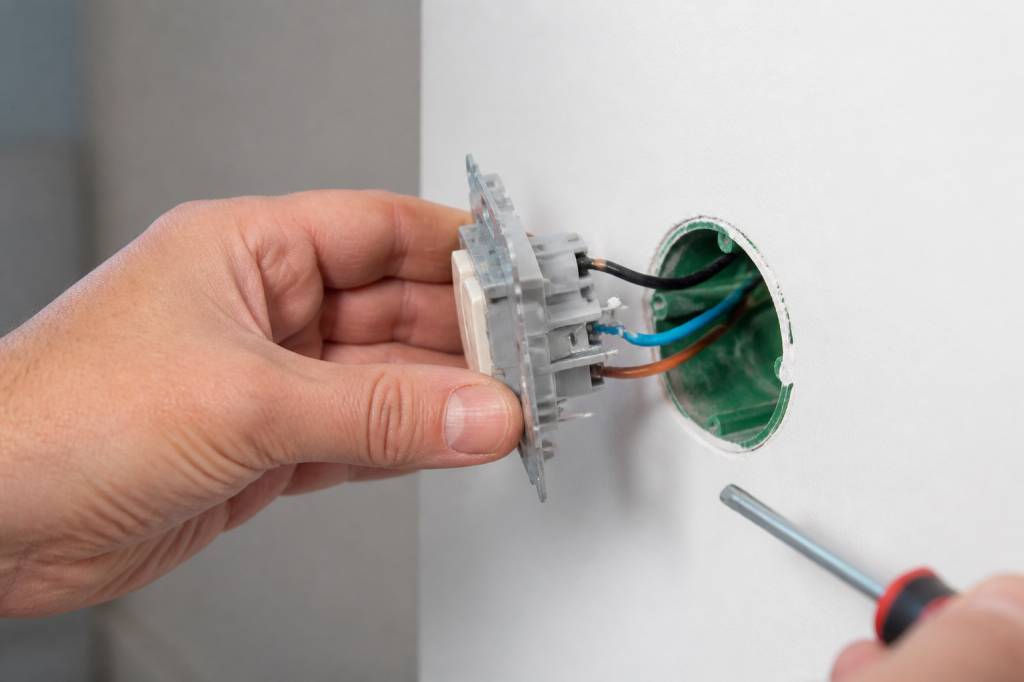

Sur une installation courante, l’interrupteur deux vitesses reçoit trois conducteurs :
Le neutre n’est généralement pas présent sur l’interrupteur. Il va directement au moteur de la VMC. La terre, lorsqu’elle est prévue par l’appareil et l’installation, est également raccordée directement au caisson. Elle ne doit pas être utilisée comme conducteur actif.
Le fonctionnement peut être résumé ainsi :
L’interrupteur doit donc être conçu pour sélectionner une seule vitesse à la fois. Un modèle spécifique « VMC 2 vitesses » est préférable à un simple interrupteur double qui pourrait, par erreur, alimenter les deux bornes simultanément.
Schéma de câblage de principe
Voici le fonctionnement théorique d’un branchement classique :
La borne commune est parfois repérée « L », « COM » ou « phase ». Les sorties peuvent être marquées « PV » et « GV », ou « 1 » et « 2 » selon la marque. Il est indispensable de consulter le schéma fourni avec la VMC : l’emplacement des bornes n’est pas universel.
Représentation simplifiée :
Tableau électrique → phase → interrupteur 2 vitesses → retour PV ou retour GV → caisson VMC
Tableau électrique → neutre → caisson VMC
Terre → caisson VMC, si nécessaire
Ce schéma décrit le principe, mais ne remplace pas la notice du fabricant ni le contrôle de l’installation existante.
Identifier les fils sans se fier aux couleurs
Dans une installation récente, certaines couleurs sont normalement réservées à des fonctions précises :
En rénovation, les couleurs peuvent être incohérentes, notamment si l’installation a été modifiée plusieurs fois. Un fil bleu peut avoir été réutilisé de manière incorrecte comme retour de phase. Il ne faut donc jamais conclure qu’un conducteur est neutre uniquement parce qu’il est bleu.
L’identification doit se faire à partir du tableau, des connexions dans la boîte de dérivation et des repères présents sur le caisson. Un multimètre ou un vérificateur d’absence de tension peut être nécessaire, mais ces appareils doivent être utilisés avec méthode.
Avant toute manipulation :
Un interrupteur ouvert ne garantit pas que toutes les bornes sont hors tension. Selon le montage, la phase peut rester présente sur la borne commune.
Quel interrupteur choisir pour une VMC 2 vitesses ?
Le choix le plus sûr est un commutateur dédié à la VMC, généralement équipé de trois bornes utiles : une borne commune, une sortie petite vitesse et une sortie grande vitesse.
Certains modèles proposent une position centrale « arrêt ». Elle peut sembler pratique, mais elle n’est pas toujours recommandée. Une VMC simple flux classique doit normalement fonctionner en continu. Si un arrêt est prévu, il doit répondre à un besoin particulier et rester compatible avec les prescriptions du fabricant.
Il existe également des interrupteurs avec temporisation, notamment pour déclencher la grande vitesse pendant une durée définie. Dans ce cas, le câblage peut comporter davantage de conducteurs ou nécessiter un module spécifique. Il ne faut pas appliquer le schéma d’un interrupteur simple à une commande temporisée sans vérifier la notice.
Avant l’achat, contrôlez :
Les erreurs de branchement les plus fréquentes
Plusieurs erreurs reviennent régulièrement lors du remplacement d’un interrupteur de VMC.
Inverser petite et grande vitesse : ce n’est pas forcément dangereux pour le moteur, mais la position indiquée sur l’interrupteur ne correspond plus au fonctionnement réel. Il suffit généralement d’inverser les deux retours après avoir coupé le courant.
Raccorder le neutre sur une sortie de vitesse : cette erreur peut provoquer un court-circuit ou un fonctionnement anormal. Les bornes PV et GV reçoivent des retours de phase, pas le neutre.
Alimenter simultanément PV et GV : cette situation est à éviter absolument, sauf si le fabricant indique explicitement que le moteur l’accepte. Sur de nombreux modèles, les deux entrées ne doivent jamais être sous tension en même temps.
Utiliser la terre comme retour : c’est une pratique dangereuse et interdite. Le conducteur vert et jaune doit rester réservé à la protection des personnes.
Oublier le serrage des bornes : une connexion mal serrée peut chauffer, provoquer des coupures intermittentes et, dans certains cas, entraîner un départ de feu. Les conducteurs doivent être correctement dénudés, insérés dans la borne et fermement serrés sans être écrasés.
Installer l’interrupteur dans un mauvais volume : dans une salle de bains, les règles concernant les volumes de sécurité s’appliquent. Un interrupteur ne se place pas n’importe où à proximité d’une douche ou d’une baignoire.
Quelle protection électrique prévoir ?
La protection dépend du modèle de VMC et de la configuration du logement. Pour une installation domestique, le circuit doit être protégé par un disjoncteur adapté, conformément aux règles électriques en vigueur et aux indications du fabricant.
Dans une installation française, la VMC est généralement raccordée sur un circuit dédié ou prévu à cet effet. La protection différentielle 30 mA contribue à la sécurité des personnes, notamment dans les pièces humides. Le calibre du disjoncteur et la section des conducteurs doivent être vérifiés selon l’installation existante, la puissance de l’appareil et les prescriptions de la norme applicable.
Ne choisissez pas un disjoncteur plus puissant pour éviter qu’il ne déclenche. Un déclenchement peut signaler un défaut, une surcharge ou une erreur de câblage. Augmenter le calibre sans vérifier la section des fils revient à masquer le problème et peut créer un risque de surchauffe.
Cas particulier : une VMC avec bornier différent
Toutes les VMC ne fonctionnent pas avec un simple bornier « N, PV, GV ». Certains caissons disposent d’un condensateur permanent, d’une commande électronique, d’un bornier à plusieurs positions ou d’un raccordement par connecteur propriétaire.
D’autres modèles sont équipés d’une commande radio, d’un variateur ou d’un capteur d’humidité. Le branchement de la grande vitesse peut alors passer par une entrée de commande spécifique et non par une alimentation directe du moteur.
Dans ce cas, le nombre de fils ne suffit pas à déduire le câblage. La référence exacte du caisson est indispensable. Recherchez l’étiquette située sur le moteur ou dans le compartiment électrique, puis consultez la notice technique correspondante.
Si la notice a disparu, le fabricant peut souvent la fournir à partir de la référence. C’est une étape rapide qui évite de tester des branchements « au hasard ». En électricité, l’improvisation coûte parfois plus cher que quelques minutes de recherche.
Comment vérifier le fonctionnement après le branchement ?
Une fois le câblage terminé, remettez les capots et assurez-vous qu’aucun conducteur nu n’est accessible. Remettez ensuite le circuit sous tension.
Effectuez les contrôles suivants :
Un léger bruit d’air est normal, surtout en grande vitesse. En revanche, un ronronnement irrégulier, un moteur qui démarre difficilement ou un débit identique dans les deux positions peut signaler un mauvais raccordement, un condensateur défaillant, un moteur encrassé ou un problème de gaine.
Quand faire appel à un électricien ?
Le raccordement peut être accessible à un bricoleur expérimenté lorsque le circuit est clairement identifié et que la notice est disponible. Toutefois, mieux vaut faire intervenir un professionnel dans les situations suivantes :
Un professionnel pourra également vérifier la conformité globale du circuit, le calibre de la protection et l’état des connexions. Pour une intervention limitée, le coût reste généralement raisonnable au regard des risques évités.
Les bons réflexes à retenir
Avec une VMC 2 vitesses et un interrupteur 3 fils, le montage le plus courant repose sur une phase commune et deux retours : petite vitesse et grande vitesse. Le neutre ne passe généralement pas par l’interrupteur, mais rejoint directement le caisson.
Le point essentiel consiste à ne jamais alimenter simultanément les deux vitesses et à vérifier le schéma propre au modèle installé. Les couleurs des conducteurs donnent des indications, mais elles ne remplacent pas une identification électrique sérieuse.
Enfin, une VMC est un équipement de ventilation, mais son branchement reste une intervention sur le réseau électrique. Coupez le courant, vérifiez l’absence de tension, respectez les bornes du fabricant et demandez conseil dès que le câblage ne correspond pas au schéma attendu. Quelques précautions suffisent souvent à réaliser une installation propre, silencieuse et durable.
